Allo Vana Player

Word er gekozen voor de dual voeding dan vervalt de capacitance multiplier

Speakers 2x50 watt met 4-8 Ohm

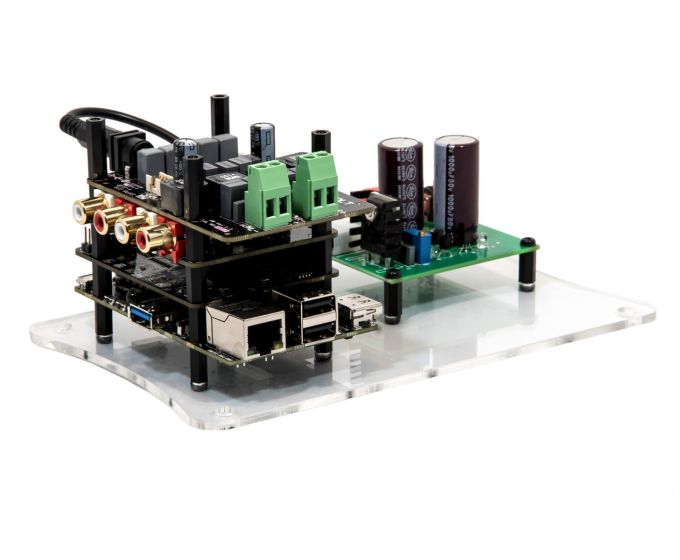

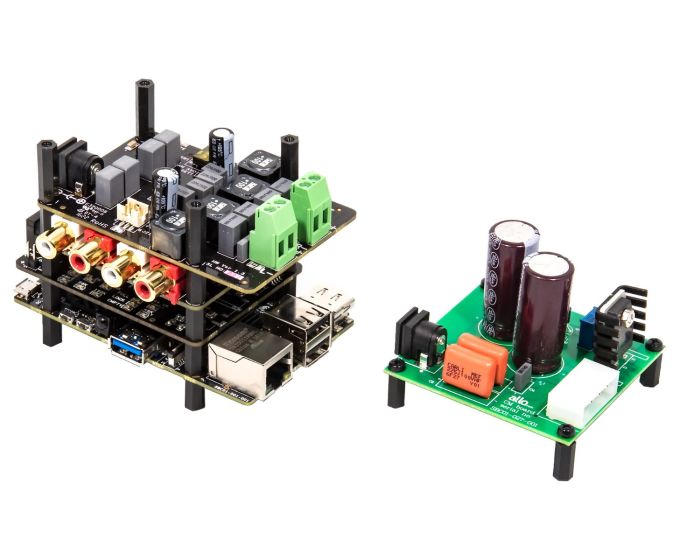

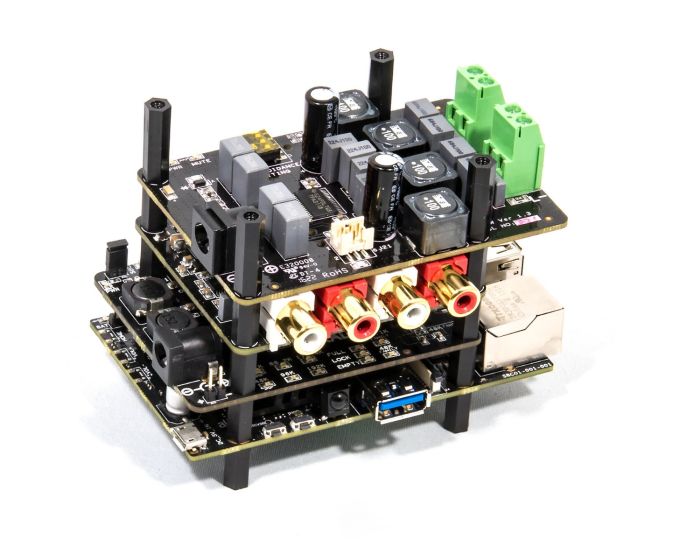

Dit is de Vana-speler. Inclusief Sparky + Kali + Piano 2.1 + Volt + CM + 5V Adapter + Acrylhoes + 8Gb SD-kaart (met geïnstalleerde Volumio)

Product Specificaties

Kali (I2S Reclocker) Specificaties

Kali is compatibel met Sparky en Raspberry Pi
Reduceert Jitter tot minder dan 4 Pico seconden
Het basis ontwerp omvat op FPGA gebaseerd op een FIFO-board
Met 45.1584/49.1520 MHz Ultra Low Phase Noise Oscillators
I2S input: 44.1 KHz, 48 KHz, 88.2 KHz, 96 KHz, 176.4 KHz, 192 KHz , 352.8KHz,384KHz- 16bit, 24bit or 32bit
I2S output: 44.1 KHz, 48 KHz, 88.2 KHz, 96 KHz, 176.4 KHz, 192 KHz , 352.8KHz,384KHz - 16bit, 24bit or 32bit
FIFO geheugen : 4MB SRAM
LED indicatoren: (power, full, lock, sample rate, Mclk)
DC power supply: (5V3A) met filter circuits
Uitvoercapaciteit met meerdere frequenties ter ondersteuning van het volledige I2S-werkbereik van 44,1 KHz tot 384 KHz
Automatisch schakelen tussen frequenties volgens de I2S-ingangssignalen
Extreem snelle en zeer lage propagatie vertraging Flip-Flops worden toegevoegd aan I2s signalen uitgevoerd door FPGA, voor synchronisatie met MCLK voor verzending naar DAC
Ultra-low-noise spanningsregelaars voor optimale audioprestaties
Geïntegreerde EEPROM voor automatische configuratie (met schrijfbeveiliging)

Piano 2.1 Specificaties

Piano 2.1 is een Slave DAC (Slave DACs zijn compatible met Sparky of Kali)
Dedicated two No’s of 384 kHz/32bit high-quality DAC PCM5142 voor beste geluidskwaliteit
Beschikbaar met verschillende uitgangsaansluitingen: 4 x RCA
DAC SNR is 112dB
DAC THD+N @ - 1dBFS are –93dB
Full Scale Output of DAC is 2.1Vrms
Dynamic Range of DAC is 112dB
Sampling Frequency varieert van 8 kHz tot 384 kHz. (Samplefrequentie is beperkt tot 192 kHz, voor subwoofermodi - 2.1 & 2.2)
Ultra-low-noise spanningsregelaars voor optimale audioprestaties
Geïntegreerde EEPROM voor automatische configuratie (met schrijfbeveiliging)
Compatibel met OSMC / Max2Play / RuneAudio / Volumio / Moode / PiCorePlayer / PiMusicBox / OpenELEC en anderen + Roon Ready

Volt AMP Specificaties:

Chipset: TPA3118D2
Output: 2x50W (max) into 4 tot 8-Ω BTL Load
Class D operation: 90% POWER efficient
SNR: 102 dB
Supply voltage: Tot 24Volt DC
Deze klasse D-versterker gaat tot 2 x 50W Max
De gebruikte componenten zijn speciaal ontworpen voor hoogwaardige audioapparaten (Würth Inductor, TI-chipset, filmcondensatoren en ± 1% dunne filmweerstanden)
VOLT AMP beschikt over 4 uitgangsfilters, 4 EMI Snubbers, 4 bootstrap-condensatoren en versterkingscomponenten
En aanvullende voorziening voor volumeregeling van Stepped attenuator
