1 Wire Pi Plus

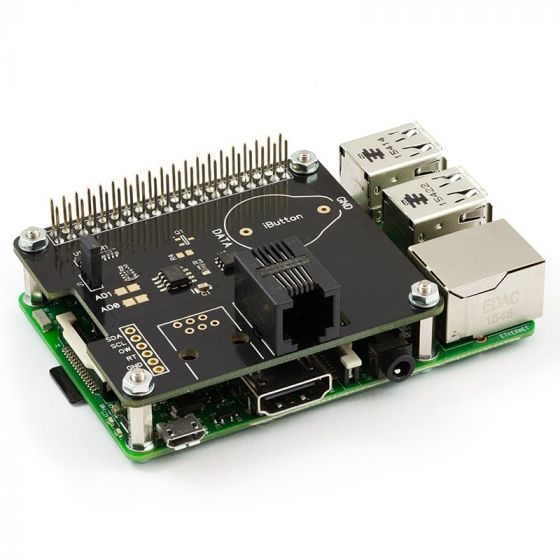

De 1 Wire Pi Plus van AB Electronics UK is een communicatiebord ter ondersteuning van het 1-Wire®-protocol dat is ontworpen voor gebruik op de Raspberry Pi. Een 5V gebufferde I2C-poort is ook aanwezig op het bord. De 1 Wire Pi Plus kan veilig op uw Raspberry Pi worden gemonteerd met behulp van het montagesetpakket.

Bestel nu en ontvang op 04-12-2024.
€ 18,95 € 15,66
Ontvang bij aankoop
minimaal 9 SOS spaarpunten
(t.w.v. €0,90)i
Op voorraad
Gratis verzenden
Nog 1 beschikbaar

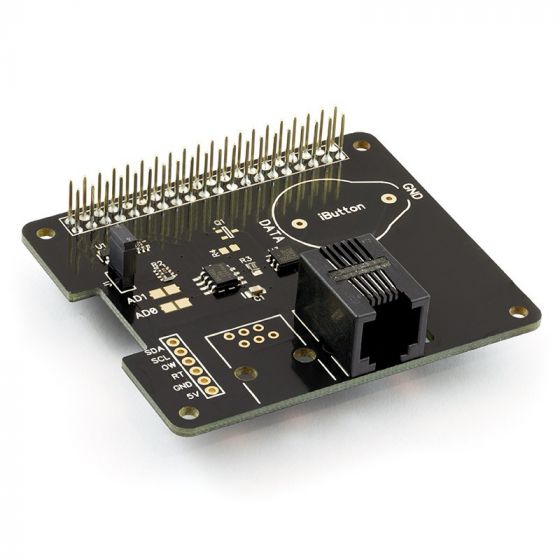

De 1 Wire Pi Plus van AB Electronics UK is een communicatiebord ter ondersteuning van het 1-Wire®-protocol dat is ontworpen voor gebruik op de Raspberry Pi. Een 5V gebufferde I2C-poort is ook aanwezig op het bord.

De 1-Wire®-poort op de 1 Wire Pi Plus is gebaseerd op een DS2482-100 I2C tot 1-Wire® bridge-apparaat. De DS2482-100 biedt bi-directionele protocolconversie tussen de I2C-poort op de Raspberry Pi en alle aangesloten 1-Wire®-slave-apparaten. Een ESD-beschermingsdiode wordt gebruikt om de 1 Wire Pi Plus en Raspberry Pi te beschermen tegen elektrostatische pieken op de 1-Wire®-poort. Verbindingen met de 1-Wire®-poort kunnen worden gemaakt via de RJ-12-socket of de soldeerpunten op de PCB. AB Electronics heeft een kennisbankartikel voor het configureren en gebruiken van de 1-Wire®-poort op uw Raspberry Pi.

De 1 Wire Pi Plus wordt gevoed via de host Raspberry Pi met behulp van de GPIO-poort en met uitgebreide pinnen op de GPIO-connector kunt u de 1 Wire Pi Plus samen met andere uitbreidingskaarten stapelen.

Er is ook een 5V-ingangspoort aanwezig waarmee u een externe voeding op de 1-Wire®-interface kunt gebruiken, waardoor de belasting van de Raspberry Pi wordt verminderd. Als u ervoor kiest om de externe 5V-ingang te gebruiken, verwijder dan de jumper op het bord om de Raspberry Pi 5V-bus te isoleren.

Een gedetailleerde tutorial is geschreven door Jack Creasey, auteur van Raspberry Pi Essentials, voor het instellen van OWFS met de 1 Wire Pi en 1 Wire Plus boards. Bekijk de zelfstudie.

Product Specificaties

  • Garantie: 2 jaar

Features overig

  • 1-Wire® naar I2C hostinterface met ESD-beveiligingsdiode
  • Stapelbaar met andere Raspberry Pi-accessoireborden
  • Gebufferde 5V I2C-poort
  • Externe 5V-voedingsingang voor 1-Wire®-interface
  • I2C adresselectie via soldeerbruggen

Meer informatie
Artikelnummer A00441
Garantie 2 Jaar
Geschikt voor Raspberry Pi 2 Model B, Raspberry Pi 3 Model B, Raspberry Pi 3 Model B+
Short Description De 1 Wire Pi Plus van AB Electronics UK is een communicatiebord ter ondersteuning van het 1-Wire®-protocol dat is ontworpen voor gebruik op de Raspberry Pi. Een 5V gebufferde I2C-poort is ook aanwezig op het bord. De 1 Wire Pi Plus kan veilig op uw Raspberry Pi worden gemonteerd met behulp van het montagesetpakket.
