GPIO Extender / Verlengkabel / Adapter

Met deze GPIO-adapter kan een tweede add-on board naast het RemotePi-bord op de Raspberry Pi worden aangesloten, bijvoorbeeld een HAT voor een geluidskaart.

Bestel nu en ontvang op 04-12-2024.
€ 7,99 € 6,60
Ontvang bij aankoop
minimaal 3 SOS spaarpunten
(t.w.v. €0,30)i
Op voorraad
Gratis verzenden
Nog 4 beschikbaar

GPIO Extender / Verlengkabel / Adapter

Met deze GPIO-adapter kan een tweede add-on board naast het RemotePi-bord op de Raspberry Pi worden aangesloten, bijvoorbeeld een HAT voor een geluidskaart.

De adapter past op alle huidige RemotePi-boards, d.w.z. de versies voor Pi 3, Pi 2 en B + met of zonder externe IR en LED.

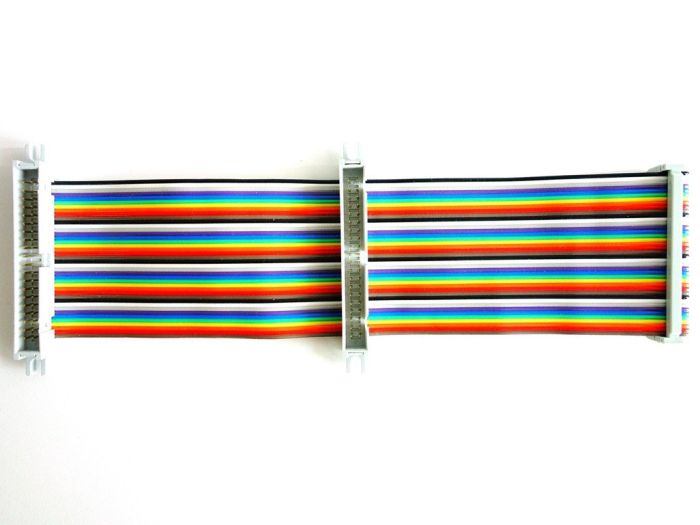

De standaardlengte van de ribbonkabel is 20 cm, met één mannelijke connector voor een add-on board in het midden (10 cm), een andere mannelijke connector aan het ene uiteinde en een vrouwelijke GPIO-connector die op de Raspberry Pi aan het andere uiteinde past.
De mannelijke connectoren hebben bevestigingsgaten.

De Raspberry Pi GPIO-adapter repliceert naar twee mannelijke GPIO-aansluitingen, daarom kan deze alleen worden gebruikt als beide add-on boards niet dezelfde GPIO-poorten gebruiken.

 Verzeker je zelf ervan dat de GPIO poorten niet gebruikt worden door andere Add-on boards.
Bekijk deze link om te zien hoe de pinnen zijn genummerd.

De adapter gebruiken met HifiBerry
De HiFiBerry DAC's gebruiken GPIO 18, daarom moet het RemotePi-bord worden aangepast om GPIO 17 te gebruiken in plaats van GPIO 18.
Raadpleeg de sectie 'Remote Pi Board en HiFiBerry' op deze ondersteuningspagina voor meer informatie over hoe dit te bereiken.


Meer informatie
Artikelnummer A00364
Merk SOS-Solutions
Garantie 2 Jaar
Afmetingen 20 cm
Features Overig

Pin 8   -  GPIO 14, gebruikt voor het shutdown-signaal en TxD voor de seriele communicatie

Pin 10 -  GPIO 15, gebruikt voor het shutdown-signaal en RxD voor de seriele communicatie

Pin 12 -  GPIO 18, gebruikt voor infrarood ontvanger, Deze kan veranderd worden naar GPIO 17 (pin 12)

Compatibiliteit
  • 1x mannelijk add-on board connector in het midden met bevestigings gaten
  • 1x mannelijke add-on board connector aan het einde met bevestigings gaten
  • 1x vrouwelijke voor aansluiting op je Pi
Short Description

Met deze GPIO-adapter kan een tweede add-on board naast het RemotePi-bord op de Raspberry Pi worden aangesloten, bijvoorbeeld een HAT voor een geluidskaart.
