Seeed LoRa LoRaWAN Gateway - 868MHz Kit with Raspberry Pi 3

Deze kit biedt Raspberry Pi 3, een Seeeduino LoRaWAN met GPS en een gateway en lokale server waarmee u gegevens kunt verzamelen en overdragen tussen al uw LoRa-knooppunten. Door de gateway te verbinden met Seeeduino LoRaWAN- en Grove-modules, kunt u binnen enkele minuten uw IoT-prototype bouwen.

Momenteel niet op voorraad, bestel als pre-order. Geschatte leverdatum 27-09-2021 - 28-09-2021.
€ 359,99 € 297,51
Ontvang bij aankoop
minimaal 179 SOS spaarpunten
(t.w.v. €17,90)i
Niet op voorraad
Bestel als pre-order en ontvang het artikel wanneer het weer op voorraad is.

LoRa LoRaWAN Gateway - 868 MHz-kit met Raspberry Pi 3

LoRa is een perfecte draadloze langeafstandsoplossing voor het creëren van energiezuinige wide area-netwerken.
Tot dusverre hebben we verschillende "LoRa" -borden vrijgegeven, zoals Seeeduino LoRaWan en Grove LoRa Radio enz. Maar als u uw eigen LoRa-netwerk wilt bouwen, er zijn 3 dingen die u moet voorbereiden om aan de slag te gaan: een gateway, ten minste één knooppunt en een lokale server waar u al uw apparaten kunt controleren.

Deze kit biedt alle basiselementen die u nodig hebt: een Raspberry Pi 3, een Seeeduino LoRaWAN met GPS en een gateway & lokale server waarmee u gegevens kunt verzamelen en overdragen tussen al uw LoRa-knooppunten.
Door de gateway te verbinden met de modules Seeeduino LoRaWAN en Grove, kunt u binnen enkele minuten uw IOT-prototype bouwen.

Met betrekking tot de gatewaymodule RHF0M301 is dit een 10-kanaals (8 x Multi-SF + 1 x standaard LoRa + 1 x FSK) LoRaWan gateway-moduel met een 24-pins DIP-poort aan boord, gebruikers kunnen de RHF0M301 eenvoudig verbinden met PRI 2 bridge RHF4T002, adapter voor Raspberry Pi 3 en RHF0M301.

Er zijn verschillende soorten RHF0M301 onderscheiden door verschillende communicatie frequentie.

Deze kit biedt RHF0M301-868MHz, dus we hebben ook een 868MHz-antenne meegeleverd.

Afgezien van dat de kit bevat ook een 8 GB SD-kaart en USB-kabels, Ethernet-kabels en andere accessoires.

Toepassingsideeën
  • IOT Internet of Things
  • Slim huis
  • Veiligheid
  • Smart Grid
  • Intelligente boerderij
  • Intelligent park



Aangezien er hier veel interfaces zijn, is het noodzakelijk om de mogelijkheden van deze interfaces te kennen. Raadpleeg de volgende afbeelding voor details.

❶ Micro-USB-ingang: het hele systeem gebruikt deze Micro-USB-interface voor voeding.

❷ USB HOST-connector: uitgangsvermogen voor voeding voor Raspberry Pi

❸ Raspberry Pi-voedingsingang: ingangsvermogen voor Raspberry.

❹ HDMI: HD digitale video-uitgang.

❺ Koptelefoonaansluiting: 3,5 mm koptelefoonaansluiting

❻ Ethernet-interface: u kunt de Ethernet-interface gebruiken om dit systeem met internet te verbinden. Of u kunt Wifi gebruiken nadat u het draadloze netwerk heeft geconfigureerd.



Hardware verbinding

Stap 1. Sluit Gateway module RHF0M301–868 aan op PRI 2 Bridge RHF4T002.

Stap 2. Steek de PRI 2 Bridge RHF4T002 in de Raspberry Pi 3.

Stap 3. Verbind ❷ en ❸ via de 20cm micro-USB-kabel.

Stap 4. Sluit de USB-naar-UART-adapter aan op de GPIO van Raspberry Pi 3.

Sluit ze aan zoals op de onderstaande afbeelding.

Stap 5. Sluit de USB naar UART-adapter aan op uw pc.
Stap 6. Verbind ❶ met een 5V / 2.1A standaardadapter via een 100 cm micro-USB-kabel.

Als je alle stappen hebt voltooid, zou het hele systeem eruit moeten zien zoals op de onderstaande afbeelding.



Klik hier voor de rest van de Wiki LoRa LoRaWan Gateway

Meer informatie
Artikelnummer 110060622
Merk SeeedStudio
EAN 841454119401
Fabrikantcode 110060622
Garantie 2 Jaar
Afmetingen 200 x 130 x 50 mm
Gewicht 412g
Verbindingen 868MHz
Features Overig
  • Laag energieverbruik en groot bereik
  • Industriële standaardbetrouwbaarheid
  • Economische oplossing om LoRa / LoRaWAN-netwerk te bouwen
  • Rijke accessoires van sensor en actuator
  • Real time monitoring
Handleidingen

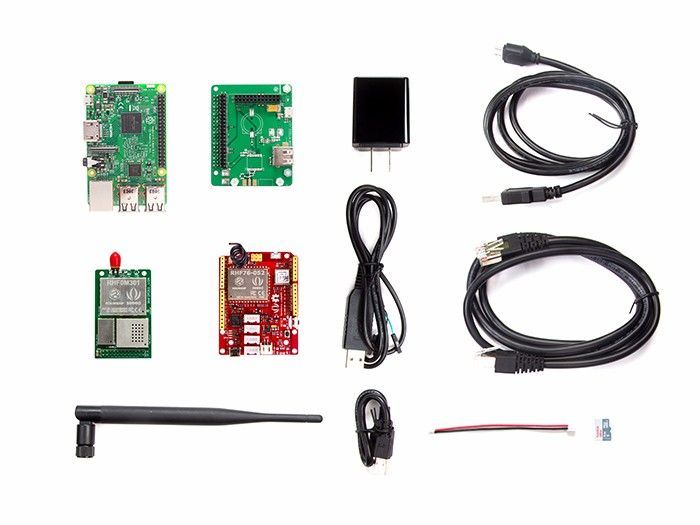

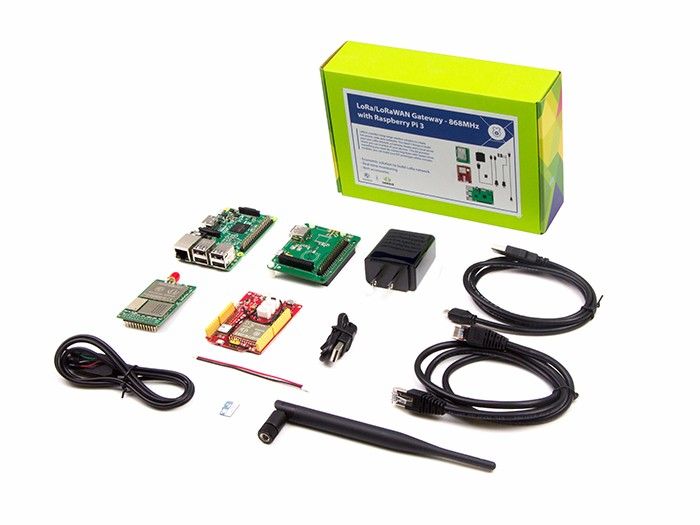

Standaard Meegeleverd

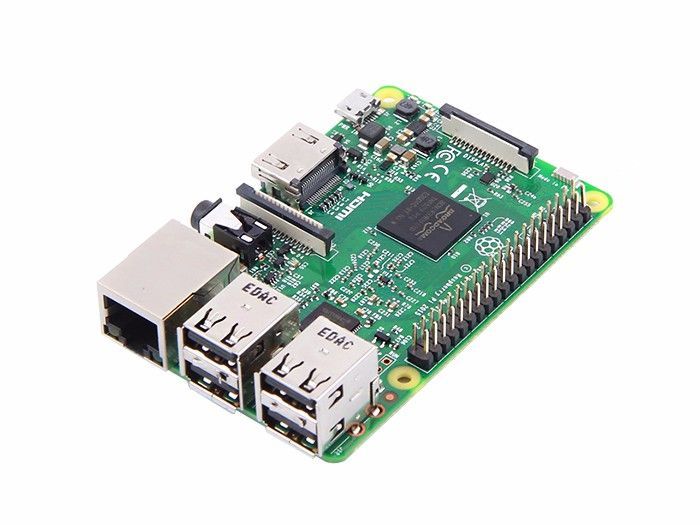

  • Raspberry Pi 3 1

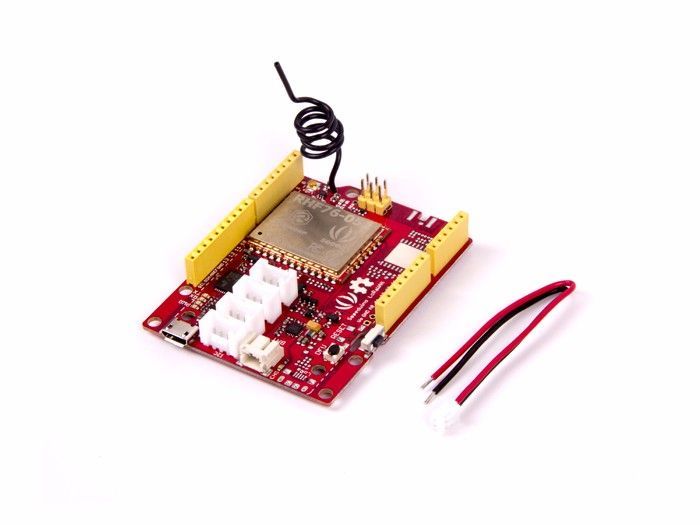

  • Seeeduino LoRaWAN met GPS 1

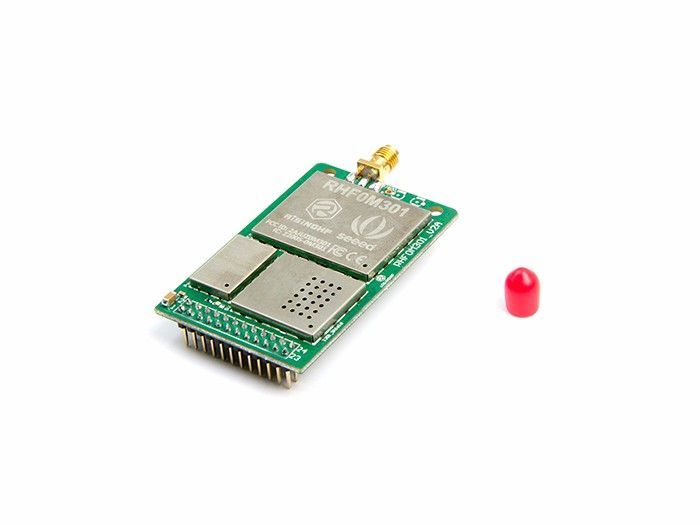

  • Gatewaymodule RHF0M301 - 868 1

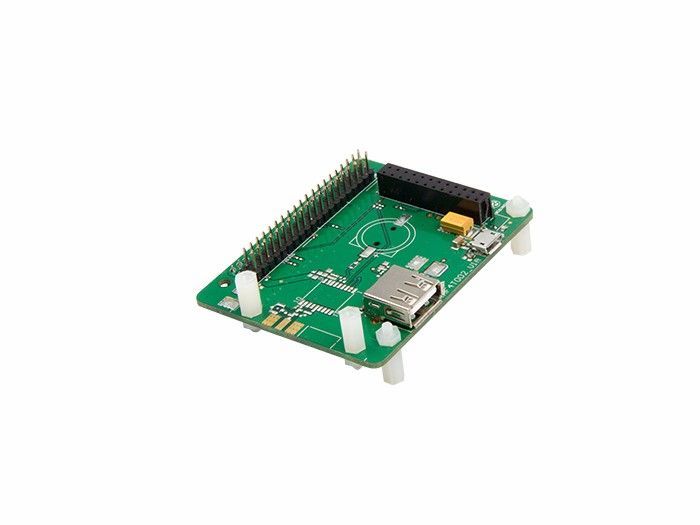

  • PRI 2 Bridge RHF4T002 1

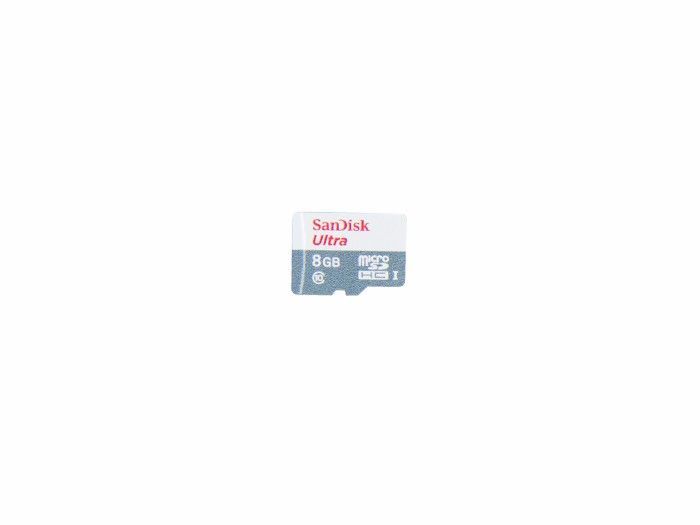

  • MicroSD-kaart van 8 GB - Klasse 10 1
  • USB naar UART-adapter 1
  • 0dBi Rubber Duck Antenna 1
  • Micro USB-kabel 20 cm 1
  • Micro USB-kabel 100 cm 1
  • RJ45 Ethernet-kabel 200 cm 1
  • 5V / 2.1A Amerikaanse standaardadapter met micro USB-connector 1
