ODROID-N2+ / 2GB

ODROID-N2+ is een nieuwe generatie single board computers (SBC) die krachtiger, stabieler en sneller zijn dan andere SBC's. Hij is uitgerust met de Amlogic S922X SBC. Dit is een CPU die is gebaseerd op de big.Little-architectuur waarbij vier krachtige ARM Cortex-A73 CPU's geclusterd zijn met twee energiezuinige Cortex-A53-CPU's. Ook bevat de ODROID-N2+ de nieuwe generatie Mali-G52 GPU. Dankzij de moderne 12 nm-siliciumtechnologie, werken de A73-kernen op 2,4 GHz.

Momenteel niet op voorraad, bestel als pre-order. Geschatte leverdatum 01-06-2022 - 02-06-2022.
€ 89,95 € 74,34
Ontvang bij aankoop
minimaal 44 SOS spaarpunten
(t.w.v. €4,40)i
Niet op voorraad
Bestel als pre-order en ontvang het artikel wanneer het weer op voorraad is.

ODROID-N2+ / 2GB

Let op: U mag maximaal 5 Odroid N2+ per klant bestellen per maand.

ODROID-N2 + is een herziening van ODROID-N2.

ODROID-N2+ is een nieuwe generatie single board computers (SBC) die krachtiger, stabieler en sneller zijn dan andere SBC's. Hij is uitgerust met de Amlogic S922X SBC. Dit is een CPU die is gebaseerd op de big.Little-architectuur waarbij vier krachtige ARM Cortex-A73 CPU's geclusterd zijn met twee energiezuinige Cortex-A53-CPU's. Ook bevat de ODROID-N2+ de nieuwe generatie Mali-G52 GPU. Dankzij de moderne 12 nm-siliciumtechnologie, werken de A73-kernen op 2,4 GHz.

ODROID-N2+ heeft 2GB DDR4 RAM, vier USB 3.0 poorten, Gigabit Ethernet, een HDMI 2.0 video-uitgang tot 4K en nog veel meer.

Benchmarkresultaten van Dhrystone-2, Double-Precision Whetstone, Sysbench en Memory bandbreedte tonen aan dat de prestaties van het N2+ systeem beter zijn dan andere populaire ARM SBC's.

Als operating system kan gebruik gemaakt worden van Ubuntu 20.04 LTS met Kernel-versie 4.9.230 LTS en Android 9 Pie.

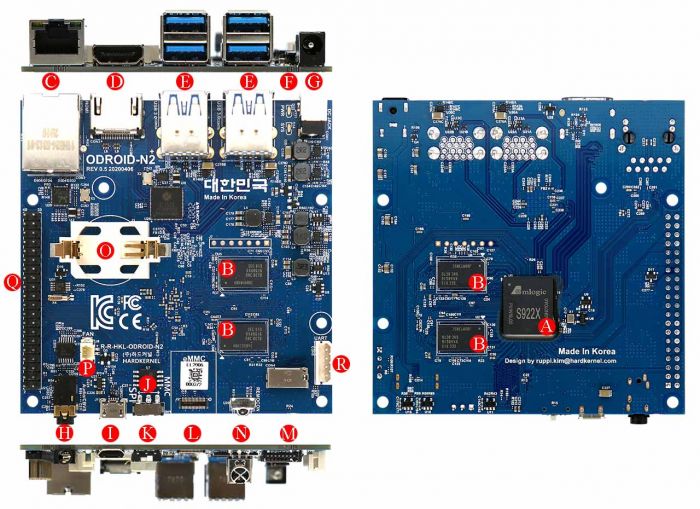

  • A S922X CPU
  • B 4 x DDR4 RAM
  • C 1 x RJ45 Ethernet Port (10/100/1000)
  • D 1 x HDMI 2.0
  • E 4 x USB 3.0
  • F 2 x System LED Indicators
  • G 1 x DC Power Jack
  • H 1 x AV Out (Stereo Audio with Composite video)
  • I 1 x Micro USB2.0 OTG
  • J 1 x SPI Flash 8MiB
  • K 1 x SPI Boot Select Switch
  • L 1 x eMMC Module Socket
  • M 1 x Micro SD Slot
  • N 1 x IR Receiver
  • O 1 x RTC Backup Battery Holder
  • P 1 x Active Cooling Fan Connector (2-pin)
  • Q 40 x GPIO Pins
  • R 1 x UART for System Console

Let op: Voeding is niet meegeleverd.

Optioneel kunt u een actieve koeling toevoegen.

Deze vind u hier.

CPU-prestaties
De benchmarkresultaten van Dhrystone-2, Double-Precision Whetstone, Sysbench en Memory bandbreedte laten zien dat de prestaties van het N2 + -systeem boven andere populaire ARM SBC's uitkomen.

GPU-shader-prestaties
De Mali-G52 werkt op 800Mhz en is ~ 10% sneller dan Mali-T860MP4 in ODROID-N1.
De Mali-G52 is de tweede op Bifrost gebaseerde mainstream GPU van Arm.
Er zijn twee Shader-processors in de GPU en elke kern heeft drie Execution Engines. Dit wordt ook wel MP6 genoemd.
GPU-prestaties werden gemeten met de glmark2-es2 "–off-screen" -optie.

GPU OpenCL-prestaties

Bron: getest door hominoïde forumgebruiker
De door GPU aangedreven hash-rekensnelheid op N2 is meer dan 30% sneller dan N1.
Alle drie SBC draaiden Lyra2rev2 tegelijkertijd op een gedeeld netwerk. De sgminer van elk platform is gecompileerd met de nieuwste ARM Compute Library v18.11.

Thermische kenmerken
Om de thermische beperking te controleren, hebben we een aantal zware CPU- en GPU-belastingen samen op de SoC uitgevoerd en de temperatuur gecontroleerd. We hebben de test uitgevoerd in een kamer die de omgevingstemperatuur op 35 ° C houdt. We denken dus dat het passieve koellichaam met een grote voorraad voldoende is voor zeer zware computerbelastingen.
cmd: stress-ng –cpu 6 –cpu-methode matrixprod && glmark2-es2-fbdev –off-screen –run-forever

Maar je zult een throttling-fenomeen tegenkomen als je de CPU-frequentie overklokt naar 2,4 Ghz en er geen koelventilator is wanneer je kamertemperatuur hoger is dan 30 ° C.

Gbit Ethernet
Volgens ons iperf-testresultaat was de doorvoersnelheid bijna 1 Gbps.


USB 3.0-hosts
We hebben de USB-overdrachtssnelheid gemeten met een UAS-compatibele SSD.
De gemiddelde doorvoersnelheid van ~ 340 MB / s zou voor veel toepassingen acceptabel moeten zijn.
Aangezien vier USB-hostpoorten een enkele root-hub delen, moet de overdrachtssnelheid lager zijn als u meerdere USB-apparaten tegelijkertijd gebruikt.

eMMC-opslagprestaties
De sequentiële lees- en schrijfsnelheid is respectievelijk meer dan 150 MB / s en 125 MB / s.
4K random access-prestaties zijn ook redelijk snel. De iozone-testresultaten zijn als volgt.

Micro-SD UHS-prestaties
Met behulp van correct geïmplementeerde UHS dynamische spanningsschaling is de sequentiële lees- en schrijfsnelheid respectievelijk meer dan 70 MB / s en 55 MB / s.

De vorige S905 SoC kon de UHS-modus niet activeren zodra het systeem opstart vanuit eMMC. Maar S922X kan de UHS-modus tegelijkertijd met de eMMC-module blijven gebruiken.

Geluid DAC
ODROID-N2 heeft een ingebouwde hoge kwaliteit 384 Khz / 32 bit stereo audio lijnuitgang.
Dynamisch bereik en SNR is bijna 100dB en Total-Harmonic-Distortion is lager dan 0,006%. U kunt genieten van hifi-geluidskwaliteit zonder een externe dure audio-DAC.

Signaal-ruisverhouding: 1 khz (384 khz, 32 bits, 2 kanalen)

THD + N-verhouding: 1KHz (384KHz, 32-bits, 2 kanalen)
Frequentiebereik: 20Hz - 20KHz (384KHz, 32bit, 2-ch)



SPI Flash-geheugen opstarten
ODROID-N2 kan opstarten vanaf het ingebouwde SPI-geheugen in plaats van uSD-geheugen of eMMC-kaarten.
Het ingebouwde SPI-geheugen is 8 MB groot en kan de bootstrap-binaries, U-boot, een minimale Linux-kernel en een ramdisk met "Petitboot" bevatten. De "Petitboot" -software biedt een gebruiksvriendelijke interface en stelt gebruikers in staat een opstartmedium te selecteren.

RTC
ODROID-N2 heeft een ingebouwde RTC-component, NXP PCF8563, die is aangesloten op de I2C-bus en kan een reservebatterij gebruiken als alternatieve stroombron terwijl de hoofdstroombron afwezig is. Omdat het werkelijk gemeten stroomverbruik minder is dan 1uA, kan de RTC meer dan 10 jaar werken met een CR2032-reservebatterij. Hierdoor wordt uw ODROID-N2 ook op een bepaald tijdstip wakker nadat u een alarmtijd heeft ingesteld en deze heeft uitgeschakeld.
- RTC-reservebatterij installeren: https://wiki.odroid.com/odroid-n2/getting_started/equip_an_rtc_battery

Crypto-engine
De ARMv8-architectuur ondersteunt hardwareversnelde crypto-extensies voor het bouwen van een veilig systeem. Zoals verwacht konden we zeer behoorlijke openSSL-prestaties zien met ODROID-N2.
cmd: openssl snelheid sha256 (8KByte)



GPIO (40Pin header)

De N2 GPIO-interface is vergelijkbaar met C2 en ondersteunt volledig een 3.3Volt-interface, terwijl N1 alleen 2.8Volt IO kon ondersteunen. Dit is gunstig voor het gebruik van verschillende randapparatuur zonder gecompliceerde niveauverschuivers.
Een andere grote verbetering is een snellere SPI-businterface. De maximale frequentie is meer dan 150 MHz en we zullen proberen een DMA-aangedreven SPI-driver te implementeren voor een snellere LCD-weergave.

Energieverbruik
Inactieve toestand: 1,6 ~ 1,8 Watt
Zware belasting: 5,9 ~ 6,2 Watt (stress-ng-CPU 6-CPU-methode matrixprod)
Er zijn geen kabels aangesloten, behalve de gelijkstroomingang en de USB-UART-debugconsolekabel.



Software ondersteuning

Linux
Ubuntu 20.04 LTS-images zijn vanaf vandaag beschikbaar met Kernel-versie 4.9.230 LTS. Deze LTS-kernelversie wordt officieel ondersteund tot januari 2023.
De Mali G52 GPU Linux-driver werkt alleen op de framebuffer en Wayland. We hebben de nieuwste PPSSPP-emulatie getest en deze kan x3-schaalverdeling op een 4K-scherm mooi aan met goed geïmplementeerde VSYNC.
De fb-dev Mali-driver ondersteunt op dit moment OpenGL-ES 1.1, 2.0, 3.0 en 3.1 evenals OpenCL-1.2 en 2.0. Merk op dat u de Minimal Ubuntu OS-afbeelding moet gebruiken om de GPU-versnelling te gebruiken in plaats van de Ubuntu Mate-afbeelding.

Er is ook een Linux Wayland-stuurprogramma. Ubuntu 20.04 Gnome-desktop werkt met volledig versnelde hardware-GPU op een moderne Kernel 5.7.
Deze upstream OS-afbeelding van de proefversie is beschikbaar op het forum.

Android
Android 9 Pie is klaar en u kunt samen toegang krijgen tot een broncode BSP en een vooraf gemaakte afbeelding. Merk op dat de resolutie van de GUI-laag (SurfaceFlinger) beperkt is tot 2K, terwijl de videolaag echte 4K is.
Het Android-platform is gebaseerd op volledige 64-bits systeemsoftware met een Vulkan-compatibele GPU-driver.

Meer informatie
Artikelnummer G200702239826
Merk Odroid
EAN G200702239825
Garantie 2 Jaar
