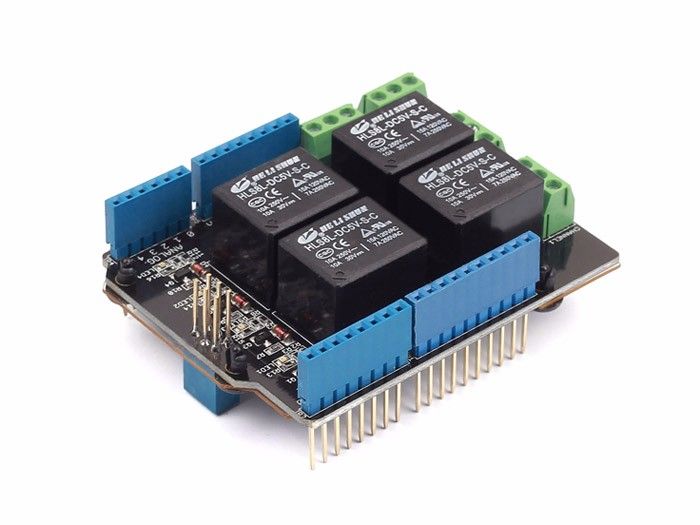

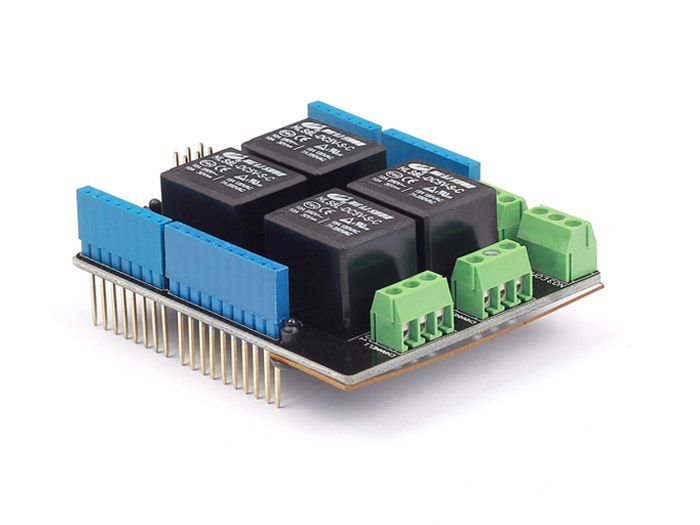

Seeed Relay Shield v3.0

De Relay Shield biedt vier hoogwaardige relais die hoge stroombelastingen naar Arduino / Seeeduino-kaarten kunnen besturen. Het biedt ook NO (Normaal Open) / NC (Normaal Gesloten) interface. Het zou een mooie oplossing kunnen zijn voor het besturen van apparaten die niet rechtstreeks konden worden bestuurd door Arduino's digitale I / O's.

€ 24,99 € 20,65
Ontvang bij aankoop
minimaal 12 SOS spaarpunten
(t.w.v. €1,20)i
In voorraad
Gratis verzenden
Nu besteld, morgen in huis
Nog 1 beschikbaar

De Relay Shield biedt vier hoogwaardige relais die hoge stroombelastingen naar Arduino / Seeeduino-kaarten kunnen besturen.
Het biedt ook NO (Normaal Open) / NC (Normaal Gesloten) interface.
Het zou een mooie oplossing kunnen zijn voor het besturen van apparaten die niet rechtstreeks konden worden bestuurd door Arduino's digitale I / O's. Gestandaardiseerde schermvormfactor zorgt voor een soepele verbinding met Arduino en compatibles.

Het schild heeft ook vier LED-indicatoren om de aan / uit-status van elk relais te tonen.
Relais zijn handig bij het in- en uitschakelen van AC-apparaten zoals ventilator-, licht-, motor- of hoogstroom-gelijkstroomactoren zoals een magneetventiel enz ...

Opmerking: Wees voorzichtig bij het omgaan met AC. Vraag hulp aan een gecertificeerde elektricien.

Product Specificaties

  • Merk: Seeed
  • Garantie: 2 jaar

Fysieke eigenschappen

  • Gewicht: 77g
  • Afmetingen: 100 x 67 x 30mm
  • Relais schroef terminals
  • Werkstatus-indicatoren voor elk relais
  • Aantal knoppen

Features overig

  • Hoogwaardige relais
  • Biedt NO / NC-interfaces
  • Kanaal1-interface
  • COM1 - Algemene pincode
  • NC1 - Normaal gesloten. Wordt verbonden met COM1 als de RELAY1-pin laag staat en niet is verbonden wanneer RELAY1 hoog is;
  • NO1 - Normaal open. Wordt verbonden met COM1 wanneer RELAY 1-pin hoog staat en losgekoppeld is wanneer RELAY1 laag is;
  • 4 DIGITALE PENNEN NAAR CONTROLE 4 RELAYS
  • RELAY1-RELAY4 pinnen kunnen direct worden verbonden met Arduino pincode van 7-4, zodat vier relais gemakkelijk kunnen worden bestuurd door de Arduino
  • Operating Voltage: 4.75V~5.25V
  • Operating Current: 8~250mA
  • Switching Voltage: 250VAC/30VDC
  • Switching Current: 15A7A
  • Frequentie: 1Hz
  • Switching Power: 70W
  • Relay Life: 100,000 Cycle
  • ESD contact discharge: ±4KV
  • ESD air discharge: ±8

Compatibiliteit

  • Compatibel met: Arduino / Seeeduino Shield

Niet Meegeleverd:

  • Batterij exclusief

Extra:
