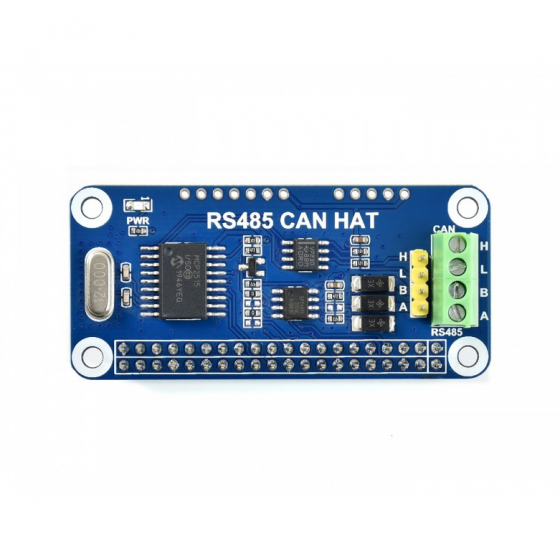

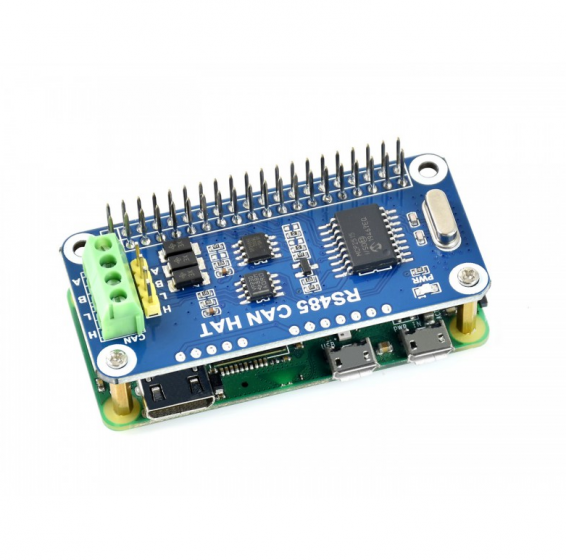

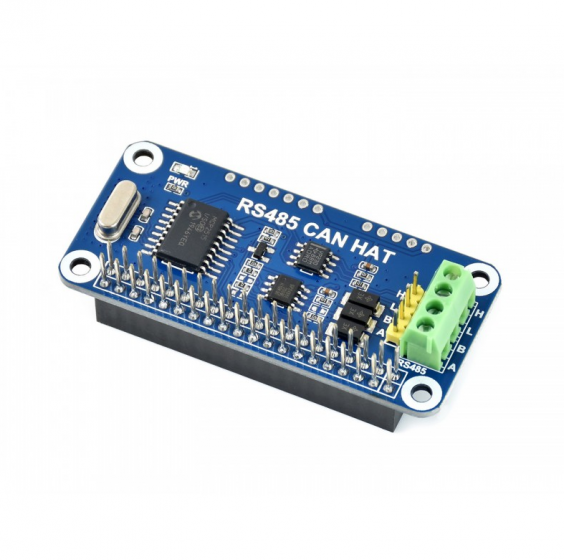

RS485 CAN HAT voor Raspberry Pi

De RS485 CAN HAT stelt uw Pi in staat om stabiel te communiceren met andere apparaten op lange afstand via RS485 / CAN-functies.

€ 27,95 € 23,10
Ontvang bij aankoop
minimaal 13 SOS spaarpunten
(t.w.v. €1,30)i
Op voorraad
Gratis verzenden
Nog 1 beschikbaar

RS485 CAN HAT voor Raspberry Pi

De RS485 CAN HAT stelt uw Pi in staat om stabiel te communiceren met andere apparaten op lange afstand via RS485 / CAN-functies.

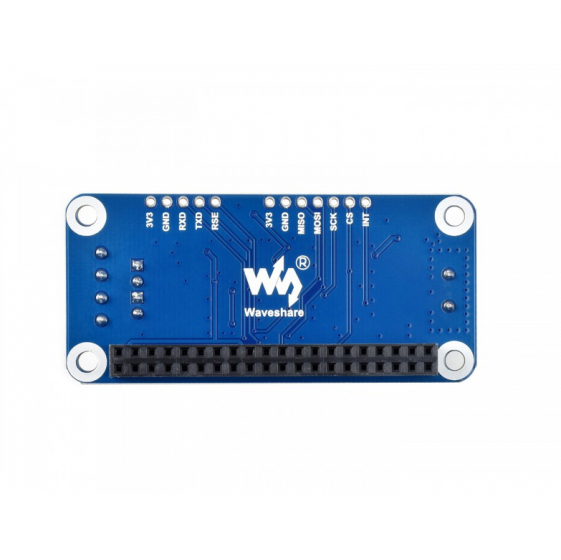

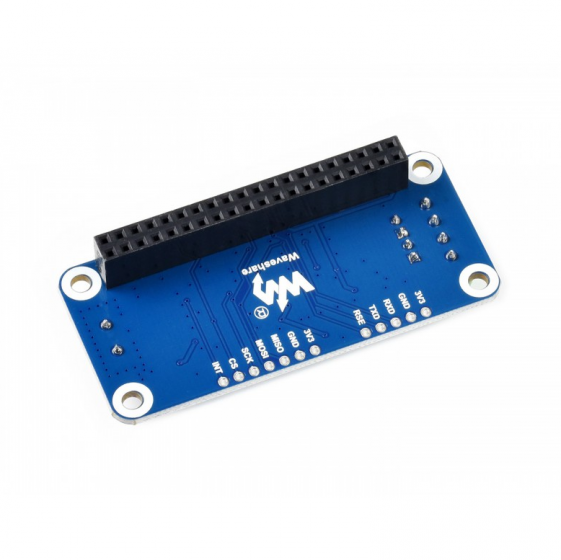

Pin Outs

PIN RASPBERRY PI (BCM) DESCRIPTION

3V3 3V3 3.3V Power

GND GND Ground

SCK P11 / SCLK SPI clock input

MOSI P10 / MOSI SPI data input

MISO P9 / MISO SPI data output

CS P8 / CE0 SPI chip selection

INT P25 Interrupt

RXD P15 / RXD RS485 UART receive

TXD P14 / TXD RS485 UART transmit

RSE P4 RS485 TX/RX control (auto control by default, some soldering is required to enable manual control), high for TX, low for RX



RS485 CAN HAT dimensions

Meer informatie
Artikelnummer 614961952256
Merk Waveshare
EAN 614961952256
Fabrikantcode 14882
Garantie 2 Jaar
Afmetingen 65mm x 30mm / Afmeting montagegat: 3,0 mm
Features Overig
  • Standaard Raspberry Pi 40PIN GPIO-uitbreidingskop, ondersteunt kaarten uit de Raspberry Pi-serie
  • CAN-functie, ingebouwde CAN-controller MCP2515 via SPI-interface, ingebouwde transceiver SN65HVD230
  • RS485-functie, bestuurd via UART, half-duplex communicatie, ondersteunt automatische TX / RX-besturing zonder programmering, ingebouwde transceiver SP3485
  • Aan boord van TVS (Transient Voltage Suppressor), onderdrukt effectief piekspanning en tijdelijke piekspanning in het circuit voor RS485-transceiving, bliksembestendig en anti-elektrostatisch
  • Gereserveerde besturingspennen, maakt het mogelijk om met andere besturingskaarten te werken
  • Wordt geleverd met ontwikkelingshulpmiddelen en handleiding (voorbeelden in bedradingPi / python)
  • Operating voltage: 3.3V
  • CAN controller: MCP2515
  • CAN transceiver: SN65HVD230
  • 485 transceiver: SP3485
