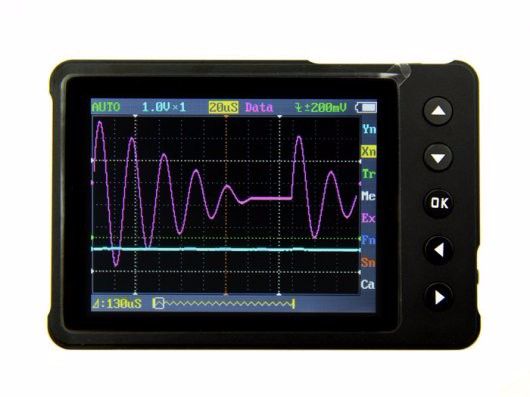

Seeed DSO Nano v3

De DSO Nano V3 is een compatibele 32-bits digitale oscilloscoop met opslaghoek van zakformaat. Gebaseerd op ARM-M3, is het uitgerust met 320 * 240 kleurenbeeldscherm, SD-kaart, USB-poort en oplaadfunctie.

Momenteel niet op voorraad, bestel als pre-order. Geschatte leverdatum 12-12-2024 - 13-12-2024.
€ 89,99 € 74,37
Ontvang bij aankoop
minimaal 44 SOS spaarpunten
(t.w.v. €4,40)i
Niet op voorraad
Bestel als pre-order en ontvang het artikel wanneer het weer op voorraad is.

De DSO Nano V3 is een compatibele 32-bits digitale oscilloscoop met opslaghoek van zakformaat. Gebaseerd op ARM-M3, is het uitgerust met 320 * 240 kleurenbeeldscherm, SD-kaart, USB-poort en oplaadfunctie. Het is compact, eenvoudig te bedienen; voldoet aan de basisvereisten van het schoollab, het repareren van elektrische meubels en elektrotechniek.

Dit is een bijgewerkte en coole versie van DSO Nano met een firmware en een ingesloten 2 Mbyte-opslagchip in plaats van een micro-SD-kaartsleuf. De documenten van deze versie zijn in detail op deze pagina, kijk er alstublieft naar.

Product Specificaties

  • Merk: Seeed
  • Garantie: 2 jaar

Fysieke eigenschappen

  • Materiaal: Metalen omhulsel
  • Kleur: Zwart
  • Afmetingen: 149 x 101 x 33 mm
  • Gewicht: 184g

Features overig

  • V3 gebruikte een nieuwe firmware met gebruiksvriendelijke interface, eenvoudiger te bedienen
  • Opgewaardeerde firmware via virtuele schijf
  • Toegevoegd ingebouwde 2Mbyte-opslagchip in plaats van microSD-kaartsleuf
  • Draagbaar en lichtgewicht
  • Kleurenscherm
  • Golfvorm opslag en weergave
  • 6 triggermodi
  • 200 Khz analoge bandbreedte
  • Voltooi markeringen en signaalkarakteristieken
  • Ingebouwde signaalgenerator
  • Accessoires beschikbaar
  • Open source
  • Batterij Lithiumcellen / batterijen die deel uitmaken van apparatuur UN3481 - PI967
  • Display 2,8 "kleuren TFT LCD-scherm
  • Schermresolutie 320x240 Schermkleuren 65K
  • Analoge breedband 0 ~ 200kHz
  • Max. Sampling Rate 1Msps 12 bit
  • Sampling Opslagdiepte 4096 punten
  • Transversale gevoeligheid 1uS / Div ~ 10S / Div (1-2-5 stappen)
  • Verticale gevoeligheid 10mv / Div ~ 10V / Div (x1-probe) 0,5V / Div ~ 10V / Div (x10-probe)
  • Ingangsweerstand> 500KΩ
  • Max. Ingangsspanning 40Vpp (x1-sonde)
  • Koppelingsmodus DC
  • Triggermodus Auto, Normaal, Enkel, Geen
  • Auto Measurement Frequency, cycle, duty, Vpp, Vram, Vavg, DC voltage; Verticale precieze meetcursor; Horizontale precieze meetcursor; Rising / Falling Edge Trigger; Triggering Cursor; Triggering Sensitivity Cursor; Hold / Run
  • Ingebouwd testsignaal 10 Hz ~ 1 MHz (1-2-5 stappen)
  • Ingebouwde Waveform-opslag van 2Mbyte
  • PC-verbindingsinterface Verbinding via USB
  • Oplaadmethode Opladen via USB-interface

Inbegrepen Meegeleverd:

  • DSO Nano 1
  • Metalen standaard 1
  • schroef 1
  • Sondekabel 1
  • Sack 1

Extra:


Meer informatie
Artikelnummer 109990013
Merk SeeedStudio
Fabrikantcode 109990013
Garantie 2 Jaar
Short Description

De DSO Nano V3 is een compatibele 32-bits digitale oscilloscoop met opslaghoek van zakformaat. Gebaseerd op ARM-M3, is het uitgerust met 320 * 240 kleurenbeeldscherm, SD-kaart, USB-poort en oplaadfunctie.
