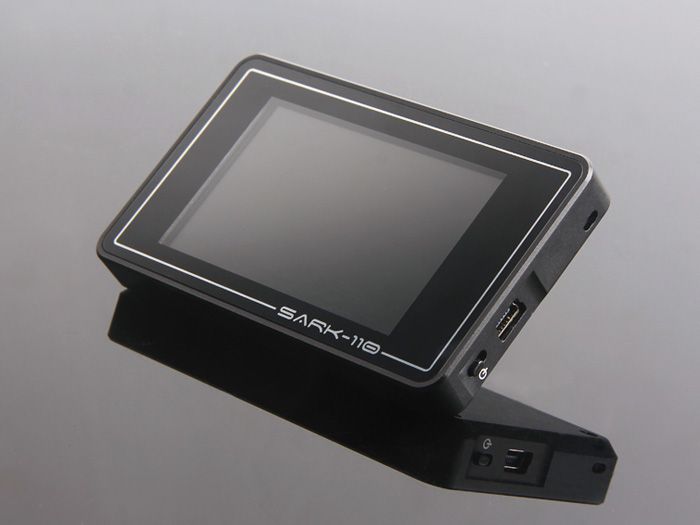

Seeed SARK-110 Antenna Analyzer

De SARK-110 is een compleet nieuw ontwerpconcept voor een antenne-analyzer. Dit is echt een apparaat met zakformaat, dus u kunt het overal mee naar toe nemen. Het biedt een prachtig 3 "hoge resolutie, actieve matrix kleurenscherm dat informatie rijke diagrammen mogelijk maakt. De gebruikersinterface is ontworpen om intuïtief en gebruiksvriendelijk te zijn. Schermmenu's bieden gebruikersbegeleiding en de bediening wordt hoofdzakelijk bepaald door de twee navigatietoetsen.

Bestel nu en ontvang op 29-05-2020.
€ 369,99 € 305,78
Ontvang bij aankoop
minimaal 184 SOS spaarpunten
(t.w.v. €18,40)i
Op voorraad
Gratis verzenden
Nog 1 beschikbaar

De SARK-110 is een compleet nieuw ontwerpconcept voor een antenne-analyzer.
Dit is echt een apparaat met zakformaat, dus u kunt het overal mee naar toe nemen.
Het biedt een prachtig 3 "hoge resolutie, actieve matrix kleurenscherm dat informatie rijke diagrammen mogelijk maakt.
De gebruikersinterface is ontworpen om intuïtief en gebruiksvriendelijk te zijn. Schermmenu's bieden gebruikersbegeleiding en de bediening wordt hoofdzakelijk bepaald door de twee navigatietoetsen.
De grafische impedantie-displays bieden een snel overzicht van de antenne-impedantiekarakteristieken op een door de gebruiker geselecteerd frequentiebereik.

Zijn kleine formaat betekent niet dat de functies en meetprestaties in het gedrang komen. Het heeft volledige vector-meetmogelijkheden en lost nauwkeurig de resistieve, capacitieve en inductieve componenten van een belasting op voor frequenties tot 230 MHz. De nauwkeurigheid is uitstekend over een breed scala aan impedanties en concurreert met alle concurrerende apparaten op de markt.

De functionaliteit van de SARK-110 is niet beperkt tot antenne-analyse, maar het is een multifunctioneel instrument met een Time Domain Reflectometer (TDR) -modus die bedoeld is voor de locatie van fouten en lengtebepaling in coaxkabels; evenals een programmeerbare RF-signaalgenerator. De analyser is bedoeld voor stand-alone gebruik maar werkt ook verbonden met een personal computer in combinatie met de SARK Plots-clientsoftware voor Window, waardoor de mogelijkheden van het instrument nog verder worden verbeterd.

Typische toepassingen omvatten het controleren en afstemmen van antennes, impedantie-aanpassing, componententest, kabelfoutlocatie, meten van coaxiale kabelparameters en snijden van coaxiale kabels naar precieze elektrische lengten. Als een signaalgenerator is deze ideaal voor het kalibreren van de ontvanger, gevoeligheidstests en signaaltracering.

Product Specificaties

  • Merk: Seeed
  • Garantie: 2 jaar

Fysieke eigenschappen

  • Gewicht:168g
  • Materiaal: Zakformaat en licht van gewicht
  • Kalibratie: geautomatiseerde open Open / Short / Load-kalibratie; 400 kalibratiepunten; frequentie kalibratie
  • Scherm: 3 "TFT LCD met een resolutie van 400 x 240
  • Voeding: lithium-polymeerbatterij, oplaadbaar via USB; batterij laadtoestand indicator; automatische uitschakelfunctie
  • RF-uitgang: connector type MCX, uitgangsvermogen -10dBm (belasting van 50 ohm)
  • Opslag: interne 2MB USB-compatibele schijf
  • USB: Mini-B-aansluiting; massaopslagklasse (opslag) en HID-klasse (computerbesturing)
  • Processor: 72 MHz STM32 MCU, 256 KB Flash, 48 KB SRAM
  • Meetarchitectuur: superheterodyne met enkele conversie; twee onafhankelijke en gesynchroniseerde meetkanalen met 12 bit

Features overig

  • Stevige aluminium behuizing
  • Bedrijfsmodi: scalaire kaart, Smith-diagram, enkele frequentie, kabeltest (TDR), veldmodus, multiband, signaalgenerator en computerbesturing
  • Uitstekende nauwkeurigheid over een breed scala aan impedanties
  • OSL Kalibratie
  • Lost het teken van de impedantie op
  • Handmatige en automatische positionering volgen markeringen
  • Transmissielijn optellen en aftrekken
  • Circuitmodellen functie: transmissielijn, inductor, condensator en kristal
  • Interne 2 MB USB-schijf voor het opslaan van metingen, schermafbeeldingen, configuratie en firmware-update
  • SARK Plots-clientsoftware voor Window
  • Exporteer gegevens in ZPLOTS-compatibele indeling voor verdere analyse op de pc
  • Levenslange gratis firmware-upgrades beschikbaar, open voor door de community gevraagde functies
  • Open source SDK, inclusief een apparaatsimulator voor de ontwikkeling van gebruikerstoepassingen
  • Frequentiebereik: 0,1 tot 230 MHz met een resolutie van 1 Hz
  • Complexe impedantie (serie en parallel) en reflectiecoëfficiënt in rechthoekige en polaire vorm, VSWR, retourverlies, kabelverliezen, reflectievermogenpercentage, kwaliteitsfactor, equivalente capaciteit, equivalente inductie
  • Kenmerken die horen bij de meeste modi: presets voor amateurbands; instelbare referentie-impedantie; opslaan op schijf en functies oproepen; drie beschikbare opties voor vaste schaal en automatisch schalen; toevoegen / aftrekken transmissielijn; zwart-witte kleurenthema's; instelbare curvebreedte
  • Scalar-diagrammodus: grafische plot van twee door de gebruiker geselecteerde parameters in een rechthoekig diagram; twee markeringen met handmatige of automatische positionering; toon gedetailleerde parameters voor middenfrequentie of een van de twee markerposities
  • Smith-diagrammodus: berekent complexe reflectiecoëfficiënt in Smith-diagramvorm; twee markeringen met handmatige of automatische positionering; toon gedetailleerde parameters voor middenfrequentie of een van de twee markerposities
  • Single Frequency-modus: geeft alle parameters weer voor een enkele frequentie; grafische weergave van serie- en parallel impedantie-equivalent; VSWR-audiofeedback; circuit modellen
  • Kabel testmodus: reflectometer tijddomein; max. afstand: ongeveer 250 m; geeft stap- en impulsrespons weer
  • Veldmodus: grafische weergave van één door de gebruiker geselecteerde parameter in een scalaire grafiek met verbeterde leesbaarheid; max en min waarden weergeven
  • Multi-bandmodus: vier simultaan vier grafieken weergeven
  • Signaalgeneratormodus: nauwkeurige RF-signaalgenerator met een resolutie van 1 Hz; programmeerbaar uitgangsniveau van -73 dBm tot -10 dBm; continue en frequentie sweep modi; lineaire, logaritmische, bi-lineaire en bi-logaritmische sweep-modi
  • Automatische volgmodi: piekminuut, piekmax, absoluut minimum, absoluut maximum, waardeoverschrijdend, waardeoverschrijdend, waardeoverschrijdend

Inbegrepen Meegeleverd:

  • SARK-110 Antenne Analyzer 1
  • SNA stekker naar SMA female jack kabeladapter 1
  • MCX-stekker naar SMA vrouwelijke jack-connectoradapter 1

Extra:
