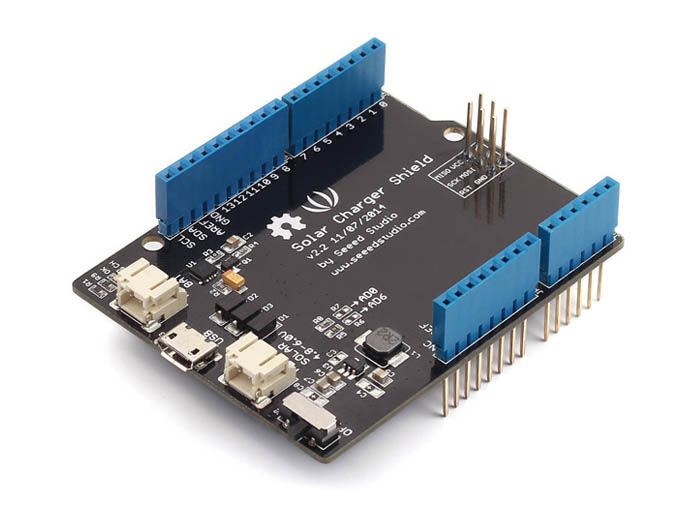

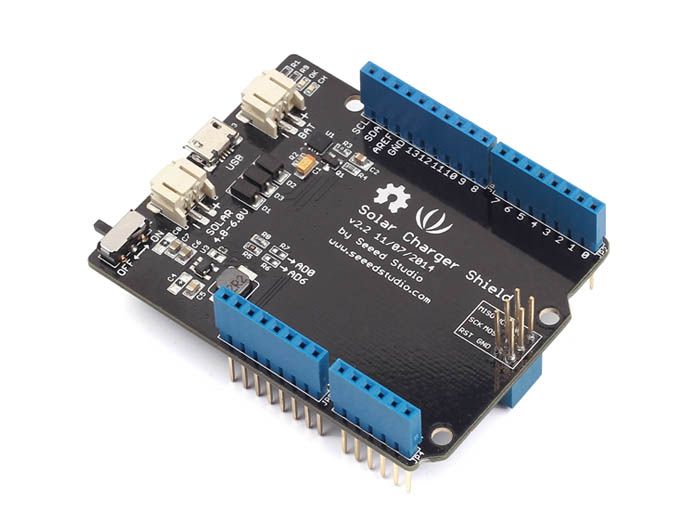

Seeed Solar Charger Shield v2.2



De zonnelader is een stapelbaar schild voor Arduino-compatibele platforms, maakt adaptieve batterijvoeding mogelijk en fungeert als energieoogstmachine voor opladen in het veld.
U kunt verschillende batterijen gebruiken met een spanning van 3,0V-4,2V om op te schuiven voor 5V-uitvoer of op een Li-ionbatterij en zonnepaneel om een autonome sensoreenheid te vormen.
De maximale stroom die door het bord wordt geleverd, kan oplopen tot 600mA.
Een USB-connector is ook handig om de batterij op te laden.

Toepassingen
Draadloze sensoreenheid
Zonne-energie
Tweet-a-volt-arduino


Informatie over het gebruik van zonnepanelen voor opladen


1) Het schild van de zonnelader produceert ladingen onder zonlicht en licht van gloeilampen. De functie is effectiever bij de eerste dan bij de laatste. Zonnepanelen hebben onzichtbare straling nodig, namelijk ultraviolette en infrarode straling om stroom te produceren.

2) Om het systeem onder een gloeilamp te testen, houdt u het zonnepaneel op een afstand van minder dan 20 cm (<0,5 voet). Het opladen is echter mogelijk niet effectief onder gloeilampen.

3) Plaats het zonnepaneel zodanig dat de maximale hoeveelheid zonlicht erop valt.

4) Bescherm het zonnepaneel tegen overmatige blootstelling aan water / waterdampen. Dit kan het oppervlak van het zonnepaneel oxideren en de prestaties verminderen.

5) Het zonnepaneel wordt meestal geleverd met een beschermend transparant afdekvel. Verwijder het doorzichtige plastic vel voor betere prestaties van het zonnepaneel.

6) Bescherm het oppervlak van het zonnepaneel tegen krassen

Gebruik


1) Sluit het zonnepaneel en de Li-Pol-batterij aan op de daarvoor bestemde plaatsen, zoals weergegeven in de onderstaande afbeelding:

2) Plaats de zonne-energie onder zonlicht of gloeilampen zoals vermeld in het gedeelte "Informatie voor het gebruik van zonnepanelen"

3) Zorg ervoor dat het oplaadlampje (rood) brandt, zoals weergegeven in de onderstaande afbeelding:

4) Als de batterij volledig is opgeladen, brandt het groene lampje.

5) Vervolgens kunt u het schild op de Arduino monteren. Terwijl u het schild van de zonnelader inschakelt, moet deze de Arduino opstarten, zoals weergegeven in de onderstaande afbeelding:

Voor volledige Wiki van de Seeed Solar Charger Shield V2.2 klik hier.

Meer informatie
Merk SeeedStudio
EAN 841454102779
Fabrikantcode 106990020
Garantie 2 Jaar
Afmetingen 115mm x75mm x25mm
Gewicht 42.50gr
Features Overig
  • Batterij ingangsspanning: 3,0 ~ 4,5V
  • USB-ingangsspanning: 4,75 ~ 5,25V
  • Zonne-ingangsspanning: 4,8 ~ 6V
  • Maximaal uitgangsvermogen (met batterij): 3W (600mA @ 5V)
  • Rimpelspanning: <100 mV @ 500mA
  • Uitgang ontkoppelen
  • Kortsluitingsbeveiliging
  • 3W uitgangsvermogen bij het aansluiten van de batterij
  • Continue laadstroom tot 900mA
  • Aanduiding batterijstatus (rood: opladen, groen: opgeladen)
  • Micro-USB-connector
Compatibiliteit

Arduino Platform
