Whadda WPI405 RFID Lees- & Schrijfmodule voor Arduino – MFRC522 – 13,56 MHz + 2 Tags

Voeg RFID toe aan je Arduino-project

Met de Whadda WPI405 RFID-module voeg je eenvoudig contactloze identificatie toe aan een Arduino- of ander compatibel microcontrollerproject.

De module kan geschikte RFID-tags niet alleen lezen, maar ook beschrijven, waardoor hij interessant is voor veel meer toepassingen dan alleen het uitlezen van een unieke tag.

Denk bijvoorbeeld aan toegangscontrole, elektronische sloten, gebruikersidentificatie, automatisering of een zelfgebouwd aanwezigheids-/registratiesysteem.

MFRC522 RFID-controller

Het hart van de WPI405 is de bekende MFRC522-controller.

Deze chip wordt veel gebruikt voor 13,56 MHz RFID-projecten en maakt de WPI405 daardoor een interessante module voor zowel beginners als ervaren makers.

De officiële specificaties vermelden:

Controller: MFRC522
Werkfrequentie: 13,56 MHz
Interface: SPI
Maximale gegevensoverdracht: 10 Mbit/s

RFID lezen én schrijven

De module ondersteunt zowel het uitlezen als beschrijven van geschikte RFID-kaarten en tags.

Hierdoor kun je bijvoorbeeld projecten maken waarbij:

• een RFID-tag een gebruiker identificeert;
• een deur wordt ontgrendeld na herkenning;
• apparaten worden geactiveerd met een tag;
• gegevens op een geschikte RFID-tag worden opgeslagen;
• verschillende tags verschillende acties uitvoeren;
• aanwezigheid of toegang wordt geregistreerd.

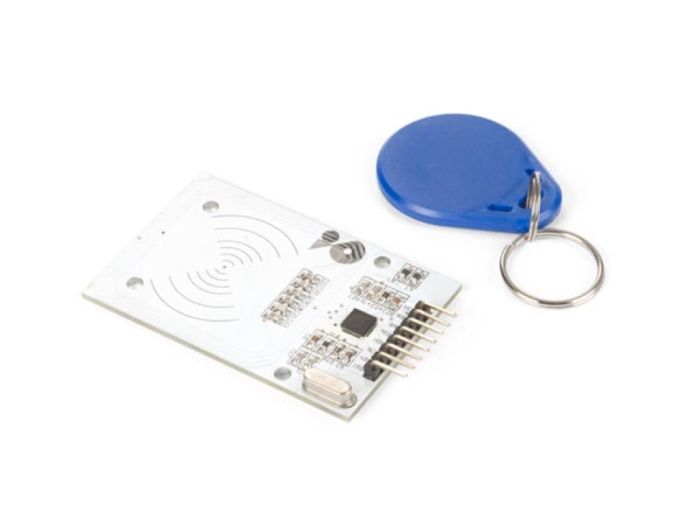

Inclusief RFID-kaart én sleutelhanger

Je hoeft niet eerst losse tags te bestellen om de module te testen.

Velleman/Whadda levert standaard mee:

1× RFID-kaart
1× RFID-sleutelhanger / fob

Hierdoor kun je na het aansluiten en programmeren direct experimenteren met RFID.

SPI-interface tot 10 Mbit/s

De communicatie met de microcontroller verloopt via SPI.

Volgens de officiële specificaties ondersteunt de module een gegevensoverdrachtsnelheid tot 10 Mbit/s.

Werkt op 3,3 V

De WPI405 werkt op:

3,3 VDC

De normale werkstroom bedraagt ongeveer:

13–26 mA

Daarnaast geeft de officiële handleiding een slaapstroom van minder dan 80 µA en een piekstroom van minder dan 30 mA op.

Let op: de module werkt op 3,3 V. Sluit hem niet zomaar aan op een 5 V-voedingspin.

Compact formaat

Met afmetingen van slechts:

66 × 40 × 7 mm

is de module gemakkelijk in te bouwen in een prototype of behuizing.

Het gewicht bedraagt ongeveer 40 gram.

Ideaal voor projecten zoals

• Arduino RFID-projecten
• Toegangscontrole
• Elektronische deursloten
• RFID-deuropeners
• Identificatiesystemen
• Aanwezigheidsregistratie
• Smart-homeprojecten
• Alarm- en beveiligingsprojecten
• Makerspace-projecten
• STEM-onderwijs
• Prototyping
• Automatisering
• RFID-experimenten

Belangrijkste kenmerken

• RFID lezen én schrijven
• Arduino-compatibel
• MFRC522-controller
• Werkfrequentie 13,56 MHz
• SPI-interface
• Maximale gegevensoverdracht 10 Mbit/s
• Bedrijfsspanning 3,3 VDC
• Werkstroom 13–26 mA
• Slaapstroom <80 µA
• Piekstroom <30 mA
• Inclusief RFID-kaart
• Inclusief RFID-sleutelhanger
• Compact formaat
• Geschikt voor beginners en gevorderden
• Ideaal voor STEM en elektronica
• Geen soldeervaardigheid vereist volgens Whadda

Technische specificaties

De slaap- en piekstroom staan overigens wel in de officiële handleiding, maar zijn op de huidige productpagina niet ingevuld. De handleiding geeft respectievelijk <80 µA en <30 mA.

Inhoud verpakking

• 1× Whadda WPI405 MFRC522 RFID-module
• 1× RFID-kaart
• 1× RFID-sleutelhanger/fob

Handige accessoires / cross-sell

Whadda heeft hiervoor ook losse tags:

WPI417 – RFID Cards – set van 10
WPI418 – RFID Tags – set van 5

Die worden door Velleman zelf als opties bij de WPI405 genoemd.
