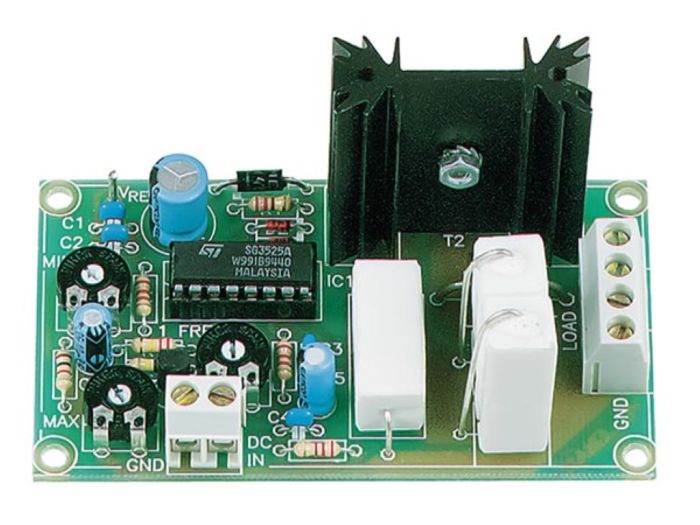

Whadda WSI8004 PWM Regelaar Bouwpakket – 8–35 VDC – 6,5 A

Efficiënt het vermogen van DC-apparaten regelen

Met de Whadda WSI8004 bouw je zelf een veelzijdige PWM-regelaar waarmee je het vermogen naar verschillende gelijkstroomverbruikers nauwkeurig kunt regelen.

In plaats van overtollig vermogen simpelweg in warmte om te zetten, zet de schakeling een gelijkspanning om in een reeks pulsen. Door de pulsbreedte te veranderen wordt het gemiddelde geleverde vermogen geregeld.

Het grote voordeel hiervan is het hoge rendement. De officiële documentatie geeft een rendement van meer dan 90% bij volledige belasting op.

Ideaal als DC-motorregelaar

Een interessante toepassing is het regelen van de snelheid van een geschikte gelijkstroommotor.

Met PWM wordt de motor niet simpelweg gevoed met een steeds lagere spanning. De motor ontvangt korte pulsen waarbij de verhouding tussen aan- en uit-tijd wordt aangepast.

Dat maakt de WSI8004 geschikt voor bijvoorbeeld:

• DC-motoren
• Modelbouw
• Ventilatoren
• Kleine aandrijvingen
• Experimenteerprojecten
• Elektronicaprojecten

Ook geschikt als LED- en lampdimmer

De schakeling kan eveneens worden gebruikt voor het regelen van de helderheid van geschikte DC-verlichting.

Denk bijvoorbeeld aan een lamp of andere geschikte resistieve DC-belasting binnen de elektrische specificaties van de module.

Kleine verwarmingselementen regelen

Whadda noemt daarnaast expliciet het regelen van een kleine verwarmingsweerstand als mogelijke toepassing.

Hiermee kun je het gemiddelde vermogen naar een geschikt DC-verwarmingselement regelen.

PWM-bereik van 0–100%

Volgens de officiële bouwdocumentatie beschikt de WSI8004/K8004-schakeling over een:

PWM-bereik: 0–100%

Daarnaast is de minimale PWM-offset instelbaar tussen:

0–20%.

Instelbare PWM-frequentie

De PWM-frequentie kan worden aangepast tussen:

100 Hz en 5 kHz

Dit maakt het mogelijk de regeling beter af te stemmen op verschillende toepassingen.

Tot 6,5 A uitgangsstroom

De maximale uitgangsstroom bedraagt:

6,5 A

Hierdoor kan de schakeling aanzienlijk zwaardere belastingen regelen dan veel kleine PWM-modules die voor eenvoudige microcontrollerprojecten worden gebruikt.

Voedingsspanning van 8–35 VDC

De WSI8004 zelf wordt gevoed met:

8–35 VDC

De officiële huidige productpagina geeft daarnaast een regelsignaal/ingangsspanningsbereik van 2,5–35 VDC op.

Beveiligd tegen overbelasting en kortsluiting

De schakeling beschikt over beveiliging tegen:

• Overbelasting
• Kortsluiting

Dat wordt zowel bij de huidige WSI8004 als bij zijn voorganger K8004 door de fabrikant vermeld.

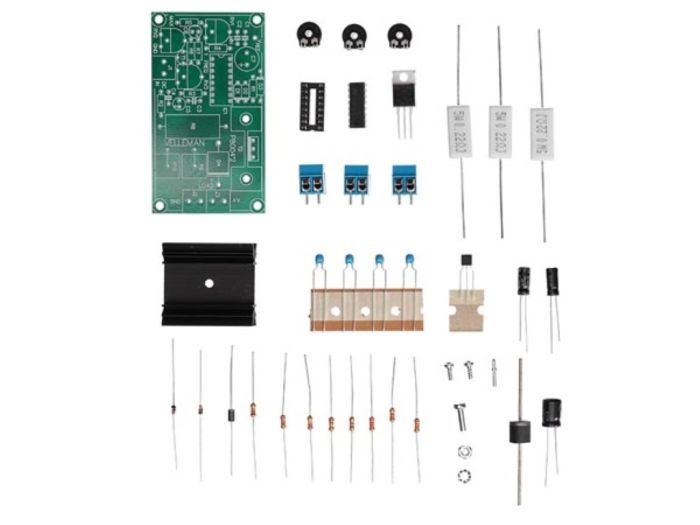

Zelfbouw soldeerkit

Belangrijk voor je productpagina: dit is geen kant-en-klare PWM-module.

Het betreft een DIY-soldeerbouwpakket. De elektronische componenten moeten door de gebruiker zelf op de printplaat worden gemonteerd en gesoldeerd.

Daarvoor zijn minimaal nodig:

• Soldeerbout of soldeerstation
• Soldeertin
• Kniptang

Whadda noemt een antistatische soldeermat daarnaast als praktisch hulpmiddel.

Belangrijkste kenmerken

• Zelfbouw PWM-regelaar
• DC naar pulsbreedte-omvormer
• Geschikt voor DC-motorregeling
• Geschikt voor verlichting
• Geschikt voor kleine verwarmingselementen
• Voedingsspanning 8–35 VDC
• Maximale uitgangsstroom 6,5 A
• PWM-regelbereik 0–100%
• Instelbare PWM-frequentie 100 Hz–5 kHz
• Instelbare minimum PWM-offset 0–20%
• Regelingang 2,5–35 VDC
• Rendement >90% bij vollast
• Overbelastingsbeveiliging
• Kortsluitbeveiliging
• Leerzaam elektronicabouwpakket
• Montage en solderen vereist
• Ideaal voor hobby, STEM en elektronica

Technische specificaties

De uitgebreidere PWM-specificaties staan in de officiële bouwdocumentatie van de schakeling.

Toepassingen

De WSI8004 is interessant voor:

• DC-motor snelheidsregeling
• Ventilatorregeling
• PWM-experimenten
• DC-lampen dimmen
• Kleine verwarmingselementen regelen
• Modelbouw
• Robotica
• Elektronicaprojecten
• Prototyping
• STEM-projecten
• Onderwijs
• Leren solderen
• Leren werken met PWM
