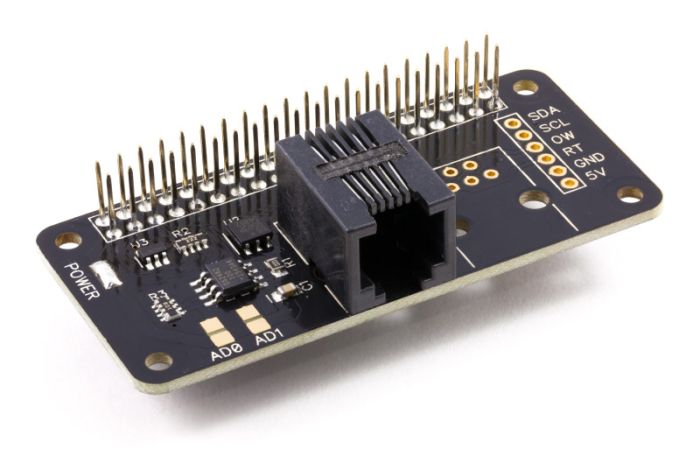

1 Wire Pi Zero

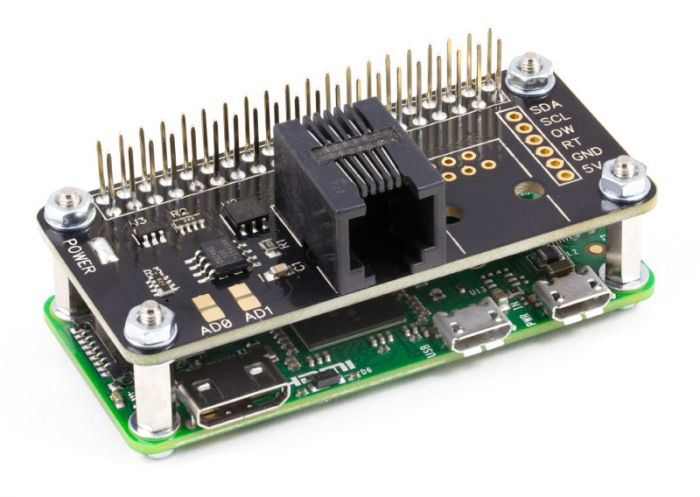

De 1 Wire Pi Zero van AB Electronics UK is een communicatiebord ter ondersteuning van het 1-Wire®-protocol dat is ontworpen voor gebruik op de Raspberry Pi Zero. Een 5V gebufferde I2C-poort is ook aanwezig op het bord. De 1 Wire Pi Zero kan veilig worden bevestigd aan uw Raspberry Pi met behulp van het montagesetpakket.

Bestel nu en ontvang op 23-09-2021.
€ 13,95 € 11,53
Ontvang bij aankoop
minimaal 6 SOS spaarpunten
(t.w.v. €0,60)i
Op voorraad
Gratis verzenden

De 1 Wire Pi Zero van AB Electronics UK is een communicatiebord ter ondersteuning van het 1-Wire®-protocol dat is ontworpen voor gebruik op de Raspberry Pi Zero. Een 5V gebufferde I2C-poort is ook aanwezig op het bord. De 1 Wire Pi Zero kan veilig worden bevestigd aan uw Raspberry Pi met behulp van het montagesetpakket.

De 1-Wire®-poort op de 1 Wire Pi Zero is gebaseerd op een DS2482-100 I2C tot 1-Wire® bridge-apparaat. De DS2482-100 biedt bi-directionele protocolconversie tussen de I2C-poort op de Raspberry Pi en alle aangesloten 1-Wire®-slave-apparaten.

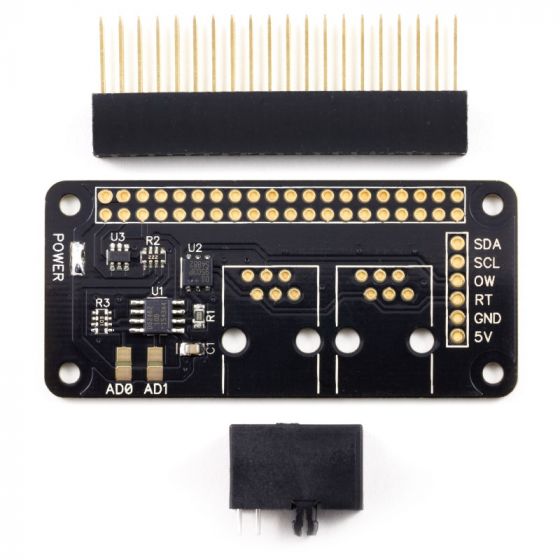

Een ESD-beschermingsdiode wordt gebruikt om de 1 Wire Pi Zero en Raspberry Pi te beschermen tegen elektrostatische pieken op de 1-Wire®-poort. Verbindingen met de 1-Wire®-poort kunnen worden gemaakt via de RJ-12-socket of de soldeerpunten op de PCB. AB Electronics heeft een kennisbankartikel voor het configureren en gebruiken van de 1-Wire®-poort op uw Raspberry Pi.

De 1 Wire Pi Zero wordt gevoed via de host Raspberry Pi met behulp van de GPIO-poort en met uitgebreide pinnen op de GPIO-connector kunt u de 1 Wire Pi Zero samen met andere uitbreidingskaarten stapelen.

Er is ook een 5V-ingangspoort aanwezig waarmee u een externe voeding op de 1-Wire®-interface kunt gebruiken, waardoor de belasting van de Raspberry Pi wordt verminderd. Als u ervoor kiest om de externe 5V-ingang te gebruiken, verwijder dan de jumper op het bord om de Raspberry Pi 5V-bus te isoleren.

Een gedetailleerde tutorial is geschreven door Jack Creasey, auteur van Raspberry Pi Essentials, voor het instellen van OWFS met de 1 Wire Pi en 1 Wire Plus boards. Bekijk de zelfstudie.

Product Specificaties

  • Garantie: 2 jaar

Features overig

  • 1-Wire® naar I2C hostinterface met ESD-beveiligingsdiode
  • Stapelbaar met andere Raspberry Pi-accessoireborden
  • Gebufferde 5V I2C-poort
  • Externe 5V-voedingsingang voor 1-Wire®-interface
  • I2C adresselectie via soldeerbruggen
Meer informatie
Artikelnummer A00440
Geschikt voor Raspberry Pi Zero
