ODROID 3.2 inch TFT + Touchscreen Shield

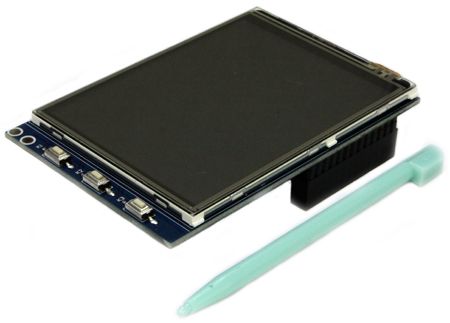

Volledig geassembleerd 3.2 inch scherm met 320 × 240 pixels TFT LCD en een resistive touch-overlay.

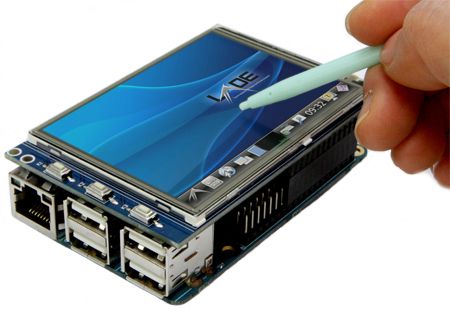

Sluit hem gewoon aan op ODROID: C4 / N2+.

2 x 13 hoge female header is al op de print gesoldeerd.
Snelle 30Mhz SPI wordt gebruikt voor de snellere framerate.
U heeft officiële Ubuntu software nodig om deze te configureren. U kunt eenvoudig de Kernel-updates downloaden en uw ODROID-C4 / N2+ configureren voor dit scherm.

Meer informatie

Artikelnummer

G142060963922

Merk

Odroid

EAN

G142060963922

Fabrikantcode

G142060963922

Garantie

2 Jaar

Verbindingen

Pin #	Symbol	Description
1, 17	3.3V	Power positive (3.3V power input)
2, 4	5V	Power positive (5V Power input)
3, 5, 7, 8, 10, 22	NC	NC
6,9,14,20,25	GND	Ground
11	TP_IRQ	Touch Panel interrupt, low level while the Touch Panel detects touching
12	KEY1	Key
13	RST	Reset
15	LCD_RS	LCD instruction control, Instruction/Data Register selection
16	KEY2	Key
18	KEY3	Key
19	LCD_SI / TP_SI	SPI data input of LCD/Touch Panel
21	TP_SO	SPI data output of Touch Panel
23	LCD_SCK / TP_SCK	Serial clock of LCD/Touch Panel
24	LCD_CS	LCD chip selection, low active
26	TP_CS	Touch Panel chip selection, low active

Features Overig

LCD Type	TFT
LCD Interface	SPI
Touch Screen	Resistive
Touch Screen Controller	XPT2046 (SPI)
Colors	65536 (16bit RGB-565)
Backlight	LED
Resolution	320 x 240 pixels
Aspect Ratio	4:3
Weight	44g
