ODROID LED Power Knop

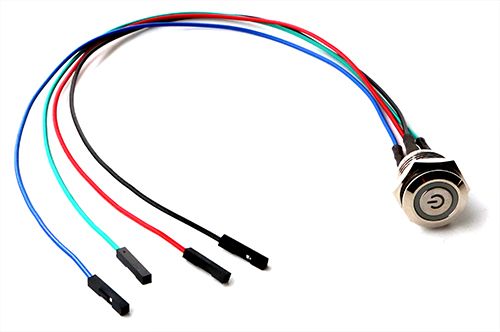

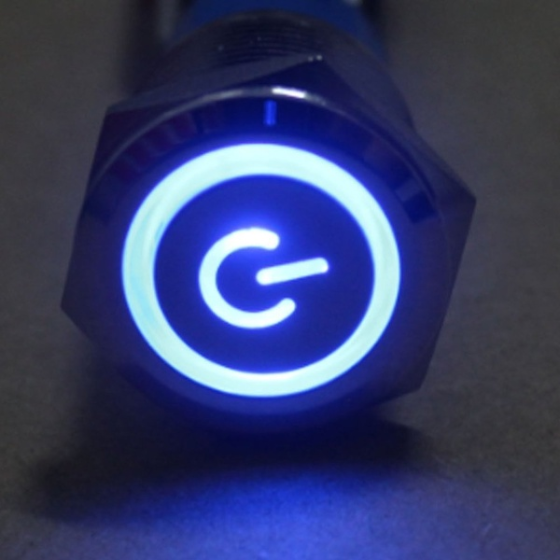

Blauw verlichte aan/uit-knop met voorgemonteerde jumper draden.
Er bevind zich een kleine aan/uit-schakelaar op het ODROID H3(+) board. Maar het is niet gemakkelijk om toegang te krijgen tot de schakelaar wanneer u het bord in een behuizing monteert.
Deze knop kan worden gemonteerd op de volgende acryl behuizingen:

Type-1 Behuizing
Type-2 Behuizing
Type-3 Behuizing
Type-4 Behuizing

Let op dat de voorwaartse spanning van de blauwe LED niet hoger mag zijn dan 3,5 Volt.

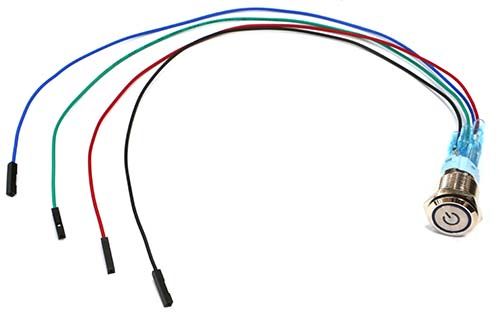

Rood: LED positive (Anode): pin-4 of pin-7 of pin-14 op 20 pin header van ODROID-H3(+)

Zwart: LED negative (Cathode): GND(pin-1) on 20 pin header van ODROID-H3(+)

Blauw: Switch-A: #PWR_BTN (pin-17) in 20 pin header van ODROID-H3(+)

Groen: Switch-B: GND (pin-19) on 20 pin header van ODROID-H3(+)




Meer informatie
Artikelnummer G1811162057897
Merk Odroid
Fabrikantcode G1811162057897
Garantie 2 Jaar
Kabellengte 260-290 mm
Geschikt voor type ODROID H3, ODROID H3+, ODROID H4
Handleidingen

WiKi: https://wiki.odroid.com/odroid-h2/application_note/external_power_switch
