Pimoroni Pico Display Pack

Een levendig 1,14 "IPS LCD-scherm voor je Raspberry Pi Pico, met vier handige knoppen en een RGB-led!

Bestel nu en ontvang op 18-09-2021.
€ 14,95 € 12,36
Ontvang bij aankoop
minimaal 7 SOS spaarpunten
(t.w.v. €0,70)i
Op voorraad
Gratis verzenden
Nog 5 beschikbaar

Pimoroni Pico Display Pack

Een levendig 1,14 "IPS LCD-scherm voor je Raspberry Pi Pico, met vier handige knoppen en een RGB-led!

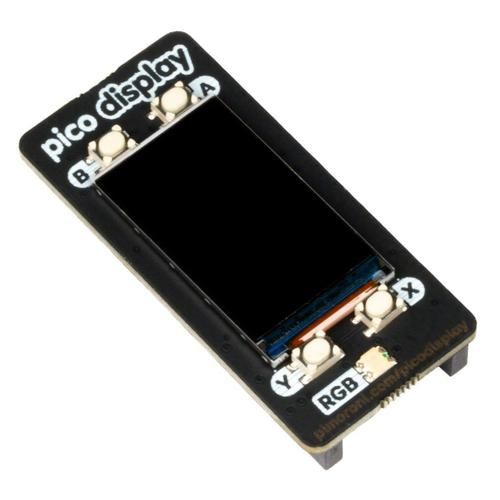

We hebben speciaal voor ons Pico Display Pack een nieuw LCD-scherm aangeschaft - het is een mooi, helder 18-bit 240x135 pixel IPS-scherm en past perfect bij de Pico. We hebben er vier voelbare knoppen omheen geplaatst, zodat je je Pico gemakkelijk kunt communiceren met je menselijke vingers en een RGB-led die je kunt gebruiken als indicator, voor meldingen of gewoon om extra regenbogen toe te voegen.

Met Pico Display kunt u van een Pico een compact gebruikersinterface-apparaat maken voor een groter project, dat instructies kan geven, uitlezingen kan weergeven en zelfs uitgebreide geneste menu's kan opnemen. Als je je Pico liever als een op zichzelf staand apparaat gebruikt, kun je een kleine roterende diavoorstelling van afbeeldingen maken, prachtige grafieken van sensorgegevens weergeven of je eigen Tamagotchi- of luciferdoosje-formaat tekstavonturenspel bouwen.

Een Raspberry Pi Pico is niet inbegrepen

Op je Pico moeten mannelijke headers zijn gesoldeerd (met de pinnen naar beneden gericht) om aan onze add-on boards te bevestigen.

Beginnen
De labels aan de onderkant van het Pico Display laten je zien in welke richting je hem op je Pico moet aansluiten - zorg ervoor dat de USB-poort overeenkomt met de markeringen op het bord.

De eenvoudigste manier om aan de slag te gaan met onze Pico-add-ons is door onze aangepaste MicroPython-firmware te downloaden en naar uw Pico te kopiëren, deze bevat alle bibliotheken die u nodig hebt. Klik hier voor onze beginnersvriendelijke tutorial!

Pinout
Pico Display Pack communiceert met het LCD-scherm via SPI op de pinnen LCD_CS, LCD_DC, LCD_SCLK en LCD_MOSI. We hebben ook PWM de BL_EN-pin (met gammacorrectie) voor volledige, lineaire regeling van de achtergrondverlichting. LCD_RESET is gekoppeld aan de RUN-pin op Pico, zodat het LCD-scherm volledig wordt gereset wanneer Pico dat is.

De vier schakelaars zijn bedraad als SW_A, SW_B, SW_X en SW_Y.

Er is ook een ingebouwde RGB-LED (ideaal om een ​​activiteitsindicator te gebruiken!) Die ook PWMed is (met gammacorrectie) op de pinnen LED_R, LED_G en LED_B. Als je de LED-pinnen voor iets anders wilt gebruiken, zijn er drie snijbare sporen aan de onderkant van het bord.

De stroom wordt geleverd via 3V3, wat betekent dat u Pico Scroll Pack zowel op USB-voeding als op externe benodigdheden (van 1,8 V tot 5,5 V) kunt gebruiken, waardoor het ideaal is voor projecten op batterijen.

Pinout diagram for Pico Display



Meer informatie
Artikelnummer PIM543
Merk Pimoroni
Fabrikantcode PIM543
Garantie 2 Jaar
Afmetingen 53 x 25 x 9 mm
Features Overig
  • 1,14 "240x135 pixel IPS LCD-scherm
  • 4 x voelbare knoppen
  • RGB-led
  • Voorgesoldeerde vrouwelijke headers voor bevestiging aan Pico
  • Compatibel met Raspberry Pi Pico.
  • Volledig samengesteld
  • Solderen is niet nodig (zolang er op uw Pico header-pinnen zijn bevestigd).
  • Bruikbaar gebied scherm: ca. 25 mm x 15 mm (L x B)
  • C / C ++ en MicroPython-bibliotheken
