Seeed RF Explorer - 3G Combo

RF Explorer is een handheld digitaal spectrum analyzer, een zeer betaalbare tool voor werk in alle populaire frequentiebanden.
Het is gebaseerd op een sterk geïntegreerde frequentiesynthesizer en een dubbele gebalanceerde mixer die hoge prestaties, een compact formaat, een laag verbruik en lage kosten biedt.

Het is ontworpen om zowel buiten als binnen even goed te worden gebruikt en kan worden aangesloten op een pc voor extra functionaliteit met behulp van de standaard mini-USB 2.0-aansluiting.

Dit model bevat een WSUB1G-basislijneenheid plus een RFEMWSUB3G-uitbreidingsmodule, handig geassembleerd en getest. Het wordt geleverd met twee SMA-connectoren en twee antennes, een mooie Nagoya NA-773 wideband telescopische antenne voor alle sub-GHz-frequenties en een zweep spiraalvormig voor de 2,4 GHz-band. Bijkomende, specifieke bandantennes kunnen nodig zijn om efficiënt een deel van de ondersteunde frequenties te dekken.

De combinatie van deze twee modellen biedt de breedbanddekking van de WSUB3G-module, samen met de hoogste gevoeligheid en snelle respons van het WSUB1G-model voor de populaire sub-1GHz-frequenties.

Product Specificaties

• Merk: Seeed
• Garantie: 2 jaar

Fysieke eigenschappen

• Gewicht: 185g
• Afmetingen 113x70x25 mm
• Materiaal: Massief aluminium metalen behuizing

Features overig

• Zakformaat en lichtgewicht
• Spectrum Analyzer-modus met Peak Max en Hold, Normal, Overwrite en Gemiddelden modi
• Levenslange gratis firmware-upgrades beschikbaar, open voor door de community gevraagde functies
• Lipo met hoge capaciteit voor 16 uur + continu gebruik, oplaadbaar via USB
• Window PC-client Open Source
• Kan worden uitgebreid met interne uitbreidingsmodules voor extra bandbreedte en functionaliteit
• Breedbandbereik voor alle populaire RF-frequenties, beginnend bij 15 MHz en oplopend tot 2,7 GHz. Dit omvat zeer interessante frequentiegebieden zoals 2m HAM-radio, alle VHF en UHF, FM-radio, GPS, WiFi en WiMax, Bluetooth, enz.
• Firmware: RF Explorer 3G Combo wordt geleverd met bijgewerkte firmware v1.09. Let op sommige van de functies en de nauwkeurigheid van de bediening zullen worden verbeterd in komende gratis firmware-revisies.
• Batterij Lithiumcellen / batterijen die deel uitmaken van apparatuur UN3481 - PI967
• Frequentieband 15-2700 MHz
• Frequentiebereik 112 KHz - 600 MHz
• Grafische weergave LCD 128x64 pixels, uitstekend zicht buitenshuis
• PC Window-client ondersteunt Window XP / Vista / Win7 zowel 32 als 64 bits
• Achtergrondverlichting voor goed zicht binnen
• 2 standaard SMA 50 ohm-connector, één voor sub-GHz wideband Nagoya NA-773 telescopische antenne inbegrepen en nog een 2,4 Ghzone voor 15-2700 MHz-band met spiraalvormige antenne inbegrepen.
• Amplitude resolutie 0,5 dBm
• Dynamisch bereik
• Linker SMA-poort (WSUB1G) -115dBm tot 0dBm
• Rechter SMA-poort (WSUB3G) -110dBm tot -10dBm
• Absoluut Max invoervermogen
• Linker SMA-poort (WSUB1G) + 5dBm
• Rechter SMA-poort (WSUB3G) + 30dBm
• Gemiddeld geluidsniveau (standaard) -110dBm
• Frequentiestabiliteit en nauwkeurigheid (standaard) + -10 ppm
• Amplitude stabiliteit en nauwkeurigheid (typisch) + -6dBm
• Frequentie resolutie 1 Khz
• Resolutie bandbreedte (RBW) automatisch 3Khz tot 600Khz

Inbegrepen Meegeleverd:

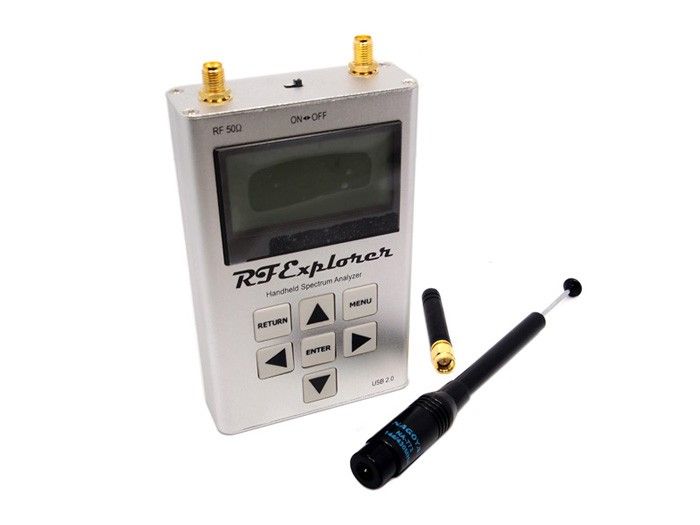

• RF Explorer 3G Combo 1
• Nagoya NA-773 breedband telescopische antenne 1
• 2,4 GHz bandantenne 1
• EVA-behuizing

Extra:

• Wiki RF Explorer Software
