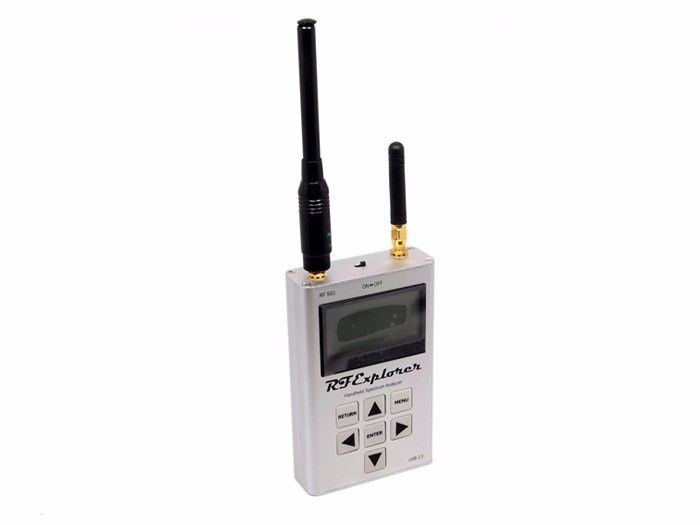

Seeed RF Explorer 6G Combo

RF Explorer is een handheld digitaal spectrum analyzer, een zeer betaalbare tool voor werk in alle populaire frequentiebanden. Het is gebaseerd op een sterk geïntegreerde frequentiesynthesizer en een dubbel gebalanceerde mixer die hoge prestaties, een compact formaat, een laag verbruik en lage kosten biedt.

Momenteel niet op voorraad, bestel als pre-order. Geschatte leverdatum 29-09-2021 - 30-09-2021.
€ 369,00 € 304,96
Ontvang bij aankoop
minimaal 184 SOS spaarpunten
(t.w.v. €18,40)i
Niet op voorraad
Bestel als pre-order en ontvang het artikel wanneer het weer op voorraad is.

RF Explorer is een handheld digitaal spectrum analyzer, een zeer betaalbare tool voor werk in alle populaire frequentiebanden. Het is gebaseerd op een sterk geïntegreerde frequentiesynthesizer en een dubbel gebalanceerde mixer die hoge prestaties, een compact formaat, een laag verbruik en lage kosten biedt.

Het is ontworpen om zowel binnen als buiten even goed te worden gebruikt, en kan worden aangesloten op een pc voor extra functionaliteit met behulp van de standaard mini-USB 2.0-aansluiting.

Dit model bevat een 6G-basislijneenheid plus een RFEMWSUB3G-uitbreidingsmodule, handig geassembleerd en getest. Het wordt geleverd met twee SMA-connectoren en drie antennes: een mooie Nagoya NA773 breedband telescopische antenne voor alle sub-GHz-frequenties, een rubberen eend van 5.8 GHz en een zweep spiraalvormig voor een 2,4 GHz-band. Bijkomende, specifieke bandantennes kunnen nodig zijn om efficiënt een deel van de ondersteunde frequenties te dekken.

De combinatie van deze twee modellen biedt dekking voor het meest gebruikte frequentiebereik voor communicatie gebruikt in moderne communicatietechnologieën, waaronder WiFi, Bluetooth, draadloze audio en video, LTE, GSM, GPRS, satelliet, CATV, DTV, enz.

Product Specificaties

  • Merk: Seeed
  • Garantie: 2 jaar

Fysieke eigenschappen

  • Gewicht: 387g
  • Materiaal: Massief aluminium metalen behuizing

Features overig

  • Zakformaat en lichtgewicht
  • Inclusief een
  • Spectrum Analyzer-modus met Peak Max en Hold, Normal, Overwrite en Gemiddelden modi
  • Levenslange gratis firmware-upgrades beschikbaar, open voor door de community gevraagde functies
  • Lipo met hoge capaciteit voor 16 uur + continu gebruik, oplaadbaar via USB
  • Window PC-client Open Source
  • Breedbandbereik voor alle populaire RF-frequenties, beginnend bij 15 MHz en oplopend tot 2,7 GHz, evenals 4,85 - 6,1 GHz. Dit omvat zeer interessante frequentiegebieden zoals 2m HAM-radio, alle VHF en UHF, FM-radio, GPS, WiFi en WiMax, Bluetooth, etc.
  • Firmware: RF Explorer 6G Combo wordt geleverd met bijgewerkte firmware v1.12. Let op sommige van de functies en de nauwkeurigheid van de bediening zullen worden verbeterd in komende gratis firmware-revisies.
  • Batterij Lithiumcellen / batterijen die deel uitmaken van apparatuur UN3481 - PI967
  • Frequentieband 15-2700 MHz en 4850-6100MHz

Frequentiebereik

  • Linker SMA-poort (6G) 2-600Mhz
  • Rechter SMA-poort (WSUB3G) 112KHz - 600MHz

2 standaard SMA 50 ohm Spectrum Analyzer-connectoren

  • Linker SMA-poort (6G) 4850-6100MHz
  • Rechter SMA-poort (WSUB3G) 15-2700 MHz
  • Amplitude resolutie 0,5 dBm

Dynamisch bereik

  • Linkse SMA-poort (6G) -105dBm tot -15dBm
  • Rechter SMA-poort (WSUB3G) -110dBm tot -10dBm

Absoluut Max invoervermogen

  • Linker SMA-poort (6G) + 25dBm
  • Rechter SMA-poort (WSUB3G) + 30dBm
  • Gemiddeld geluidsniveau (standaard) -105dBm

Frequentiestabiliteit en nauwkeurigheid (typisch)

  • Linker SMA-poort (6G) + -0,5 ppm
  • Rechter SMA-poort (WSUB3G) + -10ppm

Amplitude stabiliteit en nauwkeurigheid (typisch)

  • Linker SMA-poort (6G) + -3dBm
  • Rechter SMA-poort (WSUB3G) + -6dBm
  • Frequentie resolutie 1 Khz

Resolutie bandbreedte (RBW)

  • Linker SMA-poort (6G) automatische 58 Khz naar 812 Khz
  • Rechter SMA-poort (WSUB3G) automatische 3Khz tot 600Khz
  • Grafische weergave LCD 128x64 pixels, uitstekend zicht buitenshuis
  • PC Window-client ondersteunt Window XP / Vista / Win7 zowel 32 als 64 bits
  • Achtergrondverlichting voor goed zicht binnen

Inbegrepen Meegeleverd:

  • RF Explorer 6G Combo 1
  • Badeend 5.8GHz antenne 1
  • Nagoya NA773 breedband telescopische antenne 1
  • 2,4 GHz bandantenne 1
  • EVA-behuizing 1

Extra:

Meer informatie
Artikelnummer 109990063
Merk SeeedStudio
Fabrikantcode 109990063
Garantie 2 Jaar
