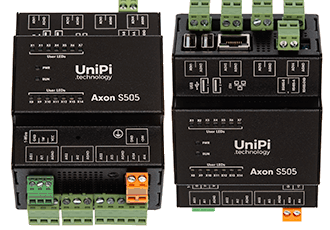

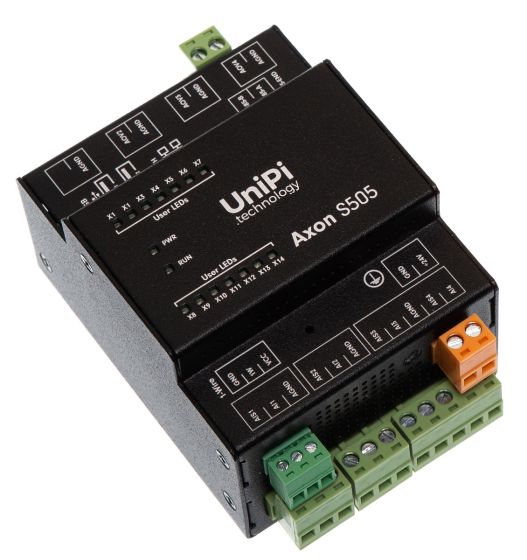

UniPi Axon S505
UniPi Axon S505 is een programmeerbare logic controller (PLC) ontworpen voor controle, bewaking en regeling. De I / O-architectuur van de S505 is gericht op analoge ingangen voor het lezen van spanningssignalen van bijbehorende sensoren, en analoge uitgangen voor controle en regeling van verschillende externe apparaten.
UniPi Axon S505
UniPi Axon S505 is een programmeerbare logic controller (PLC) ontworpen voor controle, bewaking en regeling.
De I / O-architectuur van de S505 is gericht op analoge ingangen voor het lezen van spanningssignalen van bijbehorende sensoren, en analoge uitgangen voor controle en regeling van verschillende externe apparaten.
De I / O-architectuur van de S505 is gericht op analoge I / O's. Analoge ingangen kunnen worden gebruikt voor automatiseringstaken die het ontvangen van spanning of stroomsignaal vereisen voor het verzamelen van gegevens van overeenkomstige sensoren (zoals weerstandsthermometers), terwijl analoge uitgangen zijn ontworpen voor controle en regeling van externe apparaten zoals driewegkleppen of warmtewisselaars .
Ingangen & uitgangen beschrijving
Analoge ingangen (AI) zijn ontworpen om spanning, stroom of weerstand tegen leeswaarden van verschillende analoge sensoren te meten, zoals thermometers, drukmeters, tensometers enz.
Analoge uitgangen (AO) dienen voor de aansturing van externe apparaten met meerdere statussen via gelijkspanning of stroom en zijn geschikt voor besturing en regeling van apparaten zoals driewegkleppen, warmtewisselaars, elektrische motoren enz.
Rekenmodule
Als rekenmodule gebruiken de Axon-controllers een industriële computer met een quad-core, 1,2 GHz Alwinner H5 CPU en 1 GB RAM, waardoor Axons uitstekende prestaties leveren. Het ingebouwde eMMC-geheugen van 8 GB biedt dan een betere betrouwbaarheid in vergelijking met systemen die afhankelijk zijn van microSD-geheugenkaarten.
Communicatie-interfaces
Axon-controllers zijn standaard voorzien van RS485-seriële lijnen. Dit type interface maakt meestal gebruik van het Modbus RTU-protocol en kan worden gebruikt om te communiceren met verschillende apparaten zoals Extension xS-uitbreidingsmodules, energiemeters, touchscreen HMI-displays, controllers van andere leveranciers, verschillende sensoren enz. Een enkele bus ondersteunt tientallen apparaten terwijl de lengte van de bus enkele honderden meters kan bereiken.
Geselecteerde modellen hebben ook een enkele RS232 seriële lijn. Op het gebied van automatisering wordt deze interface meestal gebruikt voor communicatie met verschillende converters, ingesloten technologieën of weergaveapparaten zoals HMI-panelen.
Een geselecteerde 1-draads bus is ook beschikbaar op geselecteerde modellen. Deze interface gebruikt 2-3 geleiders voor het verzamelen van gegevens van verschillende 1-draads sensoren zoals thermometers, vochtigheidsmeters, lichtintensiteitssensoren enz.). Een enkele 1-draads bus ondersteunt maximaal 15 apparaten, de totale lengte van de bus kan tot 100 meter bereiken.
Alle Axon-modellen hebben ook een enkele 1Gbit Ethernet-poort voor netwerkcommunicatie.
Software opties
Dankzij de openheid van de software van Unipi-controllers kunnen klanten kiezen uit een breed scala aan software-oplossingen en zijn ze niet beperkt tot één eigen platform. Ondersteunde oplossingen zijn zowel commerciële als open-source systemen.
Het belangrijkste ondersteunde platform voor Unipi-controllers is het Mervis-besturingssysteem. Dit platform is ontwikkeld onder de IEC 61131-3 PLC-programmeerstandaard en bestaat uit een begrijpelijke en gebruikersvriendelijke Mervis IDE-ontwikkelomgeving, een HMI-editor voor het maken en bewerken van gebruikersinterfaces, SCADA-interface en een lange online / on-premise clouddatabase -term verzamelen van operationele gegevens en hun analyse. Axon-lijncontrollers worden geleverd met de Mervis al geïnstalleerd.
Afgezien van commerciële platforms (zoals CODESYS) kunnen klanten ook kiezen uit verschillende open-sourceoplossingen; voor het overzicht van ondersteunde software bezoekt u deze link.
Als alternatief kunnen klanten de door Unipi ontwikkelde EVOK open-source API gebruiken om Unipi-controllers te integreren in reeds bestaande softwareoplossingen, aangepaste code te gebruiken of om applicaties voor de controllers te ontwikkelen.
Alle componenten van de controller zijn ingekapseld in een duurzaam aluminium chassis (IP20-bescherming). De controller is ontworpen voor montage op een standaard DIN-rail (35 mm).
Artikelnummer | A00322 |
---|---|
Merk | UniPi-Technology |
Garantie | 2 Jaar |
Aansluitingen |
|
Features Overig |
|
Handleidingen | |
Standaard Meegeleverd |
|
Short Description | UniPi Axon S505 is een programmeerbare logic controller (PLC) ontworpen voor controle, bewaking en regeling. De I / O-architectuur van de S505 is gericht op analoge ingangen voor het lezen van spanningssignalen van bijbehorende sensoren, en analoge uitgangen voor controle en regeling van verschillende externe apparaten. |
