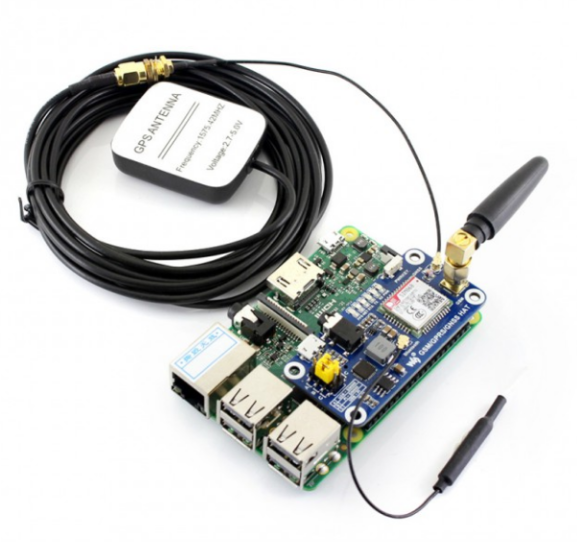

Waveshare GSM / GPRS / GNSS / Bluetooth HAT Voor Raspberry Pi

Dit is een handige, low-power Raspberry Pi HAT met functies voor meerdere communicatie: GSM, GPRS, GNSS en Bluetooth. Hiermee kan uw Pi eenvoudig een telefoongesprek voeren, berichten verzenden, verbinding maken met draadloos internet, algemene positie, gegevens overdragen via Bluetooth, enzovoort.

Bestel nu en ontvang op 04-12-2024.
€ 52,95 € 43,76
Ontvang bij aankoop
minimaal 26 SOS spaarpunten
(t.w.v. €2,60)i
Op voorraad
Gratis verzenden
Nog 4 beschikbaar

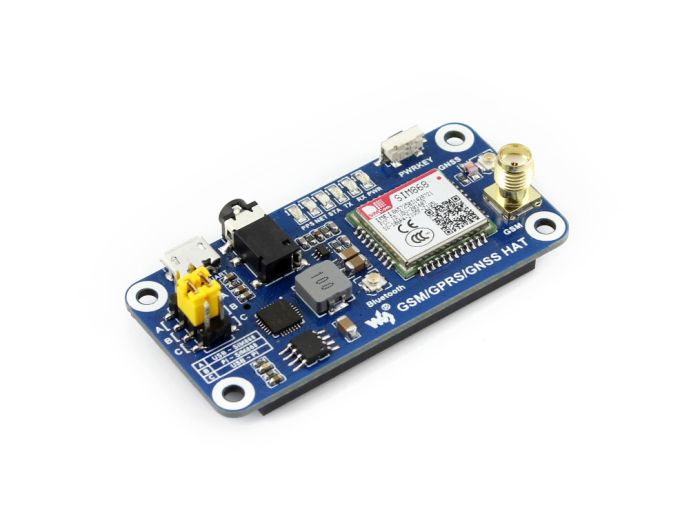

GSM / GPRS / GNSS / Bluetooth-HAT voor Raspberry Pi, gebaseerd op SIM868

Dit is een handige, low-power Raspberry Pi HAT met functies voor meerdere communicatie: GSM, GPRS, GNSS en Bluetooth.

Hiermee kan uw Pi eenvoudig een telefoongesprek voeren, berichten verzenden, verbinding maken met draadloos internet, algemene positie, gegevens overdragen via Bluetooth, enzovoort.

Product Specificaties

  • Merk: Waveshare
  • Garantie: 2 jaar

Fysieke eigenschappen

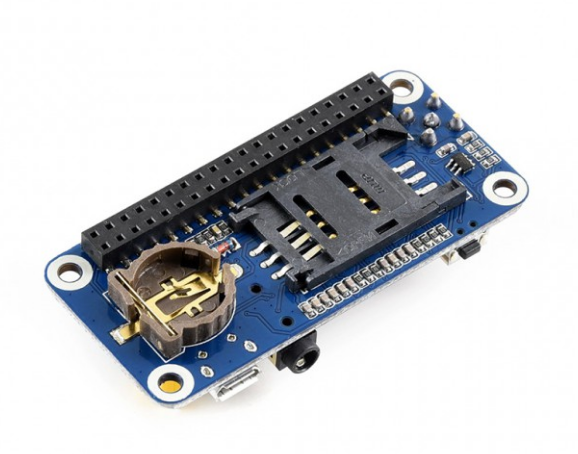

  • SIM-kaartsleuf voor simkaart van 1,8V / 3V
  • RTC heeft reservebatterijhouder
  1. SIM868-module
  2. ZMM5V1: regeldiode
  3. SMF05C: TVS-diode
  4. CP2102: USB naar UART-omzetter
  5. MP1482: powerchip
  6. NDC7002N: transformator op spanningsniveau
  7. GPS-statusindicator
  8. NET-indicator:
    1. knippert snel wanneer de module opstart
    2. knippert langzaam nadat het GSM-register is geslaagd
  9. Werkstatusindicator van de STA-module
  10. SIM868 UART Tx / Rx-indicator
  11. Stroomindicator
  12. SIM868-bedieningsknop: houd de knop 1s ingedrukt om de SIM868 in of uit te schakelen
  13. Raspberry Pi GPIO-connector
  14. SIM-kaartsleuf
  15. USB TO UART-interface
  16. 3,5 mm oortelefoon / microfoonaansluiting
  17. GNSS-antenneconnector
  18. Bluetooth-antenneconnector
  19. GSM-antenneconnector
  20. CR1220-batterijhouder: voor RTC-reservebatterij
  21. UART-keuzeschakelaar
    • A: control the SIM868 through USB TO UART
    • B: control the SIM868 through Raspberry Pi
    • C: access Raspberry Pi through USB TO UART

Features overig

  • Onboard USB TO UART-converter CP2102 voor UART-foutopsporing
  • 6x LED's voor het aangeven van de werkstatus van de module
  • Baudrate autodetectie (1200bps ~ 115200bps)
  • Besturing via AT-opdrachten (3GPP TS 27.007, 27.005 en SIMCOM verbeterde AT-opdrachten)
  • Ondersteunt de toolkit voor SIM-toepassingen: GSM 11.14 Release 99

Compatibiliteit

  • Raspberry Pi-connectiviteit, compatibel met Raspberry Pi 2B / 3B / 3B + / Zero / Zero W
  • Ondersteunt SMS, telefoontje, GPRS, DTMF, HTTP, FTP, MMS, e-mail, etc.
  • Ondersteuning van GPS, COMPASS, Glonass, positionering van het LBS-basisstation, omni-positionering
  • Bluetooth 3.0 ondersteunt gegevensoverdracht via Bluetooth

Inbegrepen Meegeleverd:

  • Wordt geleverd met ontwikkelingshulpmiddelen en handleiding (voorbeelden voor Raspberry Pi / Arduino / STM32)

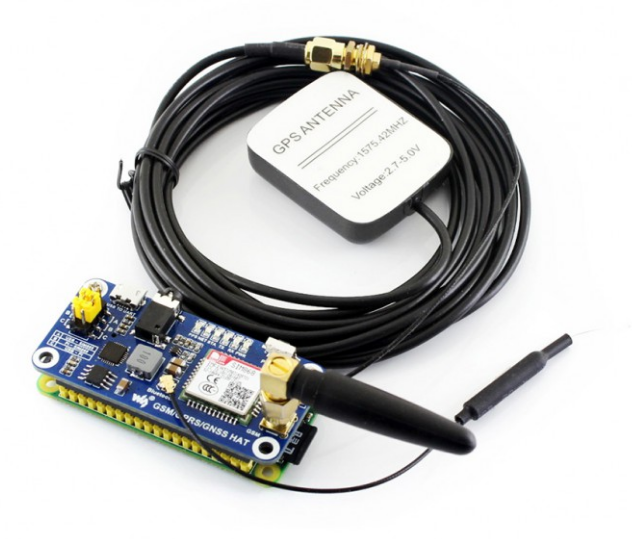

  • 1x GSM/GPRS/GNSS HAT

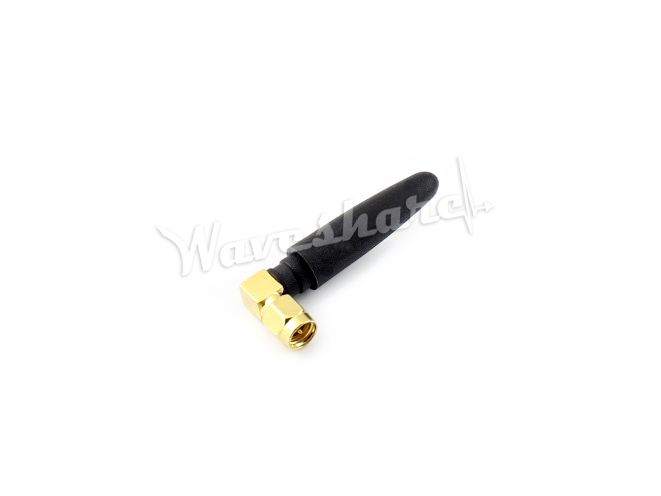

  • 1x GSM Antenna

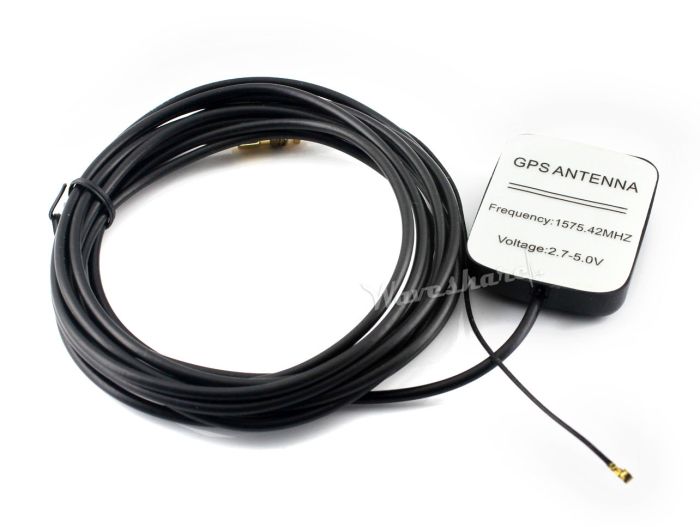

  • 1x GPS External Antenna (B)

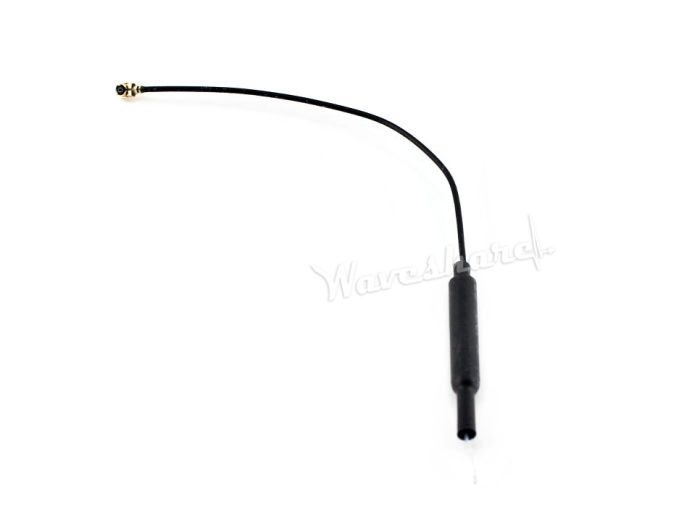

  • 1x Bluetooth Antenna

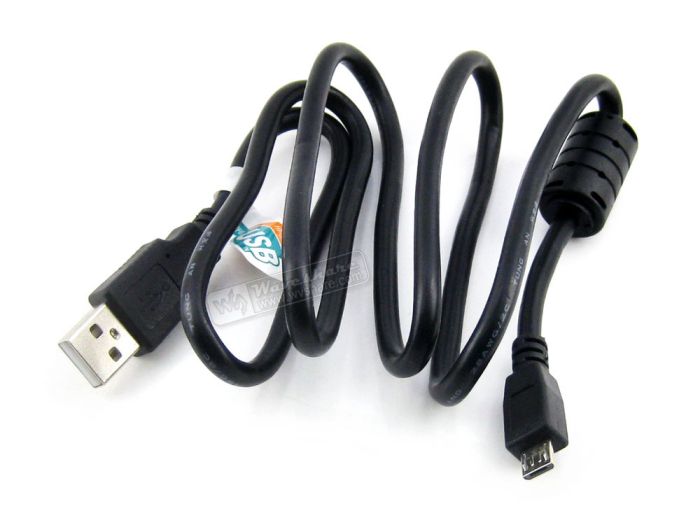

  • 1x USB type A plug to micro plug cable

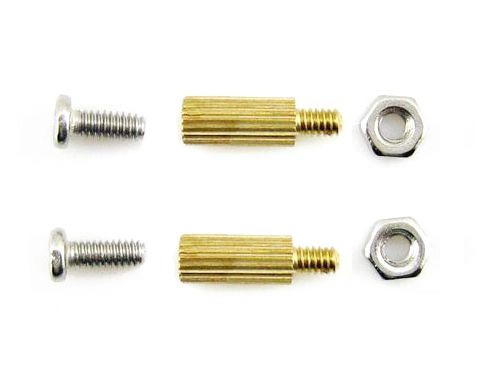

  • 1x RPi screws pack 2stuks

Niet Meegeleverd:

  • Raspberry Pi

Extra:

GNSS

  • Receiver type
    • 33 tracking channels
    • 99 acquisition channels
    • GPS L1 C/A code
  • Sensitivity
    • Tracking: -165 dBm
    • Cold starts : -148 dBm
  • Time-To-First-Fix
    • Cold starts : 28s (typ.)
    • Hot starts : < 1s
    • Warm starts: 26s
  • Accuracy
    • Horizontal position : <2.5m CEP

Bluetooth

  • Integrates AT commands
  • Compliant to Bluetooth specification3.0 + EDR
  • Supports SPP, OPP, HFP/HSP, etc.

Misc

  • Operating voltage: 5V
  • Operating temperature: -40°C ~ 85°C
  • Storage temperature: -45°C ~ 90°C
  • Dimensions: 30.2mm x 65mm

GSM/GPRS

  • Band
    • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
    • Quad-band auto search
    • Compliant to GSM phase 2/2+
  • Emitting power
    • Class 4 (2W @ GSM 850/EGSM 900 MHz)
    • Class 1 (1W @ DCS 1800/PCS 1900 MHz)
  • GPRS connectivity
    • GPRS multi-slot class 12 (default)
    • GPRS multi-slot class 1~12 (configurable)
  • GPRS data feature
    • Downlink speed: max 85.6kbps
    • Uplink speed: max 85.6kbps
    • Coding schemes: CS-1\CS-2\CS-3\CS-4
    • Supports PAP (Password Authentication Protocol) for PPP connection
    • Supports PBCCH
    • Supports USSD
  • SMS
    • Supports: MT/MO/CB/Text/PDU mode
    • SMS storage: SIM card
  • Audio
    • Voice encode/decode mode: Half Rate\Full Rate\Enhanced Full Rate\Adaptive muti rate
    • Supports echo cancellation
    • Supports noise reduction




Meer informatie
Artikelnummer 13460
Merk Waveshare
Garantie 2 Jaar
Short Description Dit is een handige, low-power Raspberry Pi HAT met functies voor meerdere communicatie: GSM, GPRS, GNSS en Bluetooth. Hiermee kan uw Pi eenvoudig een telefoongesprek voeren, berichten verzenden, verbinding maken met draadloos internet, algemene positie, gegevens overdragen via Bluetooth, enzovoort.
