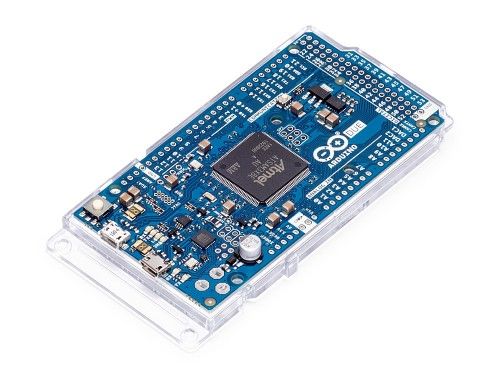

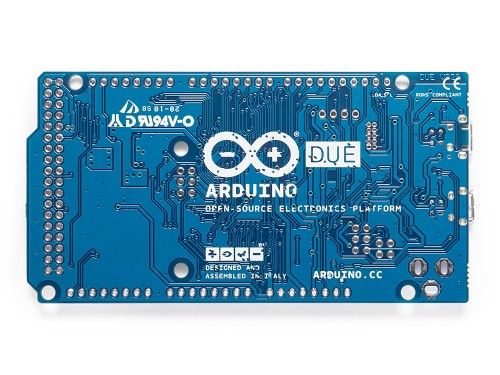

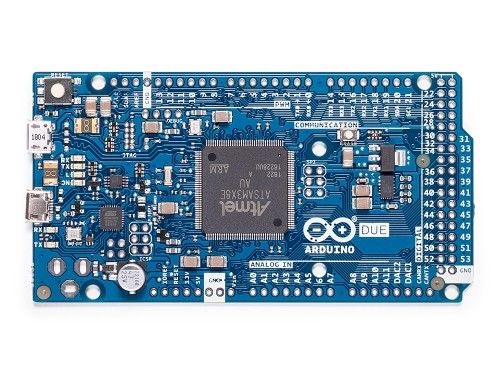

Arduino Due Zonder Headers
De Arduino Due is het eerste Arduino-bord op basis van een 32-bits ARM-kernmicrocontroller. Met 54 digitale invoer / uitvoer pinnen, 12 analoge ingangen, is het de perfecte kaart voor krachtige grootschalige Arduino-projecten.
De Arduino Due is een microcontrollerkaart gebaseerd op de Atmel SAM3X8E ARM Cortex-M3 CPU. Het is het eerste Arduino-bord op basis van een 32-bits ARM-kernmicrocontroller. Het heeft 54 digitale invoer- / uitvoerpennen (waarvan 12 kunnen worden gebruikt als PWM-uitvoer), 12 analoge ingangen, 4 UART's (seriële hardware-poorten), een 84 MHz klok, een USB OTG-compatibele verbinding, 2 DAC (digitaal naar analoog) , 2 TWI, een voedingsaansluiting, een SPI-header, een JTAG-header, een resetknop en een wisknop.
Waarschuwing: in tegenstelling tot de meeste Arduino-boards, werkt het Arduino Due-board op 3,3V. De maximale spanning die de I / O-pinnen kunnen verdragen, is 3,3 V. Het toepassen van spanningen hoger dan 3,3 V op een I / O-pin kan de kaart beschadigen.
Het bord bevat alles wat nodig is om de microcontroller te ondersteunen; sluit hem gewoon aan op een computer met een micro-USB-kabel of voed hem met een AC-naar-DC-adapter of batterij om te beginnen. De Due is compatibel met alle Arduino-schilden die op 3,3 V werken en voldoen aan de 1.0 Arduino-pinout.
The Due volgt de 1.0 pinout:
- TWI: SDA- en SCL-pinnen in de buurt van de AREF-pin.
- IOREF: hiermee kan een aangesloten schild met de juiste configuratie worden aangepast aan de spanning die door de kaart wordt geleverd. Dit maakt schildcompatibiliteit mogelijk met een 3.3V-kaart zoals de Due- en AVR-gebaseerde kaarten die op 5V werken.
- Een niet-verbonden pin, gereserveerd voor toekomstig gebruik.
Product Specificaties
- Merk: Arduino
- Garantie: 2 jaar
Features overig
- Microcontroller: AT91SAM3X8E
- Bedrijfsspanning: 3.3V
- Ingangsspanning: 7-12V (aanbevolen)
- Digitale I/O Pinnen: 54 (waarvan 12 PWM output bieden)
- Analoge Input Pinnen: 12
- Analoge Output pinnen (DAC): 2
- Totale DC stroom op alle I/O lijnen: 130 mA
- DC Stroom voor 3.3V Pin: 800 mA
- DC Stroom voor 5V Pin: 800 mA
- Flash Geheugen: 512 KB beschikbaar voor gebruikersapplicaties
- SRAM: 96 KB (twee banken: 32 KB en 64 KB)
- Kloksnelheid: 84 MHz
Artikelnummer | arduino-A000056 |
---|---|
Merk | Arduino |
