Handleiding Slimme Meter Kit met Raspberry Pi

Gefeliciteerd met uw aankoop Slimme energiemeter Kit met Raspberry Pi, hierbij gaan we u helpen om uw set aan te sluiten.
Met deze kit kunt u uw slimme meter gegevens uitlezen en opslaan.

U heeft ontvangen:
Raspberry Pi gemonteerd in een behuizing met een micro SD kaart (met Domoticz software voor de Slimme meter kabel),de Slimme meter kabel op USB, netwerkkabel 1 meter, voedingsadapter (ampère naar keuze), optioneel > HDMI kabel & Wi-Fi adapter.

In uw meterkast, heeft uw slimme meter een aansluiting voor de slimme meter kabel, bij de ene zit deze voorop, bij een andere aan de zijkant. Even goed zoeken.

Dan sluit u de slimme meter kabel met de USB kant in de Raspberry en de slimme meter kant in uw slimme meter zelf (dit is een soort telefoon stekkertje).
Hierna sluit u de netwerkkabel aan op uw router. De Raspberry heeft natuurlijk internet nodig.

Slimme meter set werkt op meerdere slimme meters.

Zodra alles aangesloten is heeft u het IP adres van de Raspberry nodig.

(Indien je de set via HDMI op een monitor aansluit, is het correct dat je Raspbian te zien krijgt (geen paniek), alleen is het niet gebruikelijk dat u hem aan een monitor aansluit, maar enkel op het netwerk, en daarna zonder beeld gaat benaderen.

Er zijn 2 manieren om het IP-Adres van de Raspberry pi te achterhalen:

1) Als u de set aansluit aan uw TV bijvoorbeeld dan kunt u rechtsboven (bij de 2 computerschermpjes) het IP adres zien. (NIET KLIKKEN ALLEEN MUIS EROP ZETTEN).

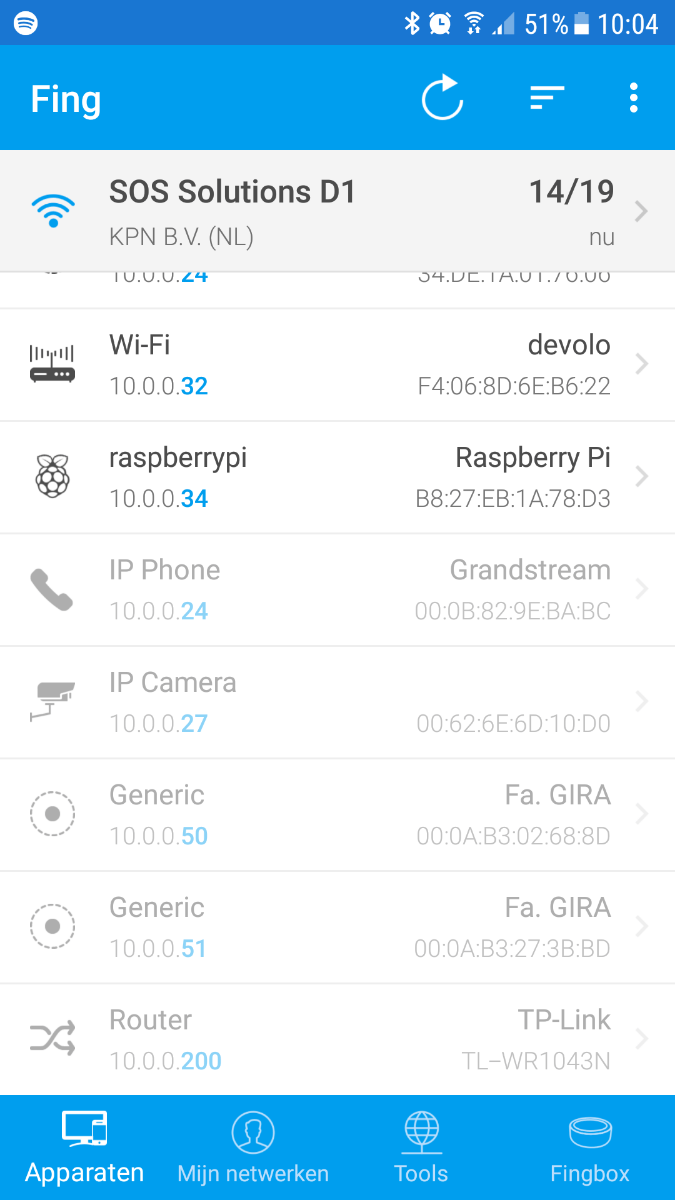

2) U kunt op uw smartphone of tablet de app ‘fing’ downloaden, daarmee scant u in uw netwerk naar apparaten en krijgt uiteindelijk zoiets te zien: (waar bij Raspberry Pi het ipadres vermeld staat).

3) Domoticz is uiteindelijk te bereiken via een webbrowser zoals: http://ipadresvanderaspberry:8080

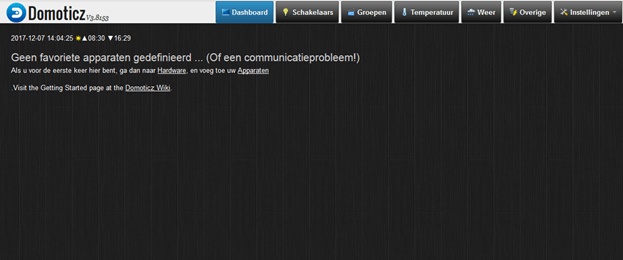

Aangekomen in de webbrowser en het IP adres juist ingevoerd te hebben krijgt u onderstaand beeld te zien:

Uiteindelijk wilt u uw verbruk inzien, hiervoor gaat u naar de knop INSTELLINGEN en dan APPARATEN.

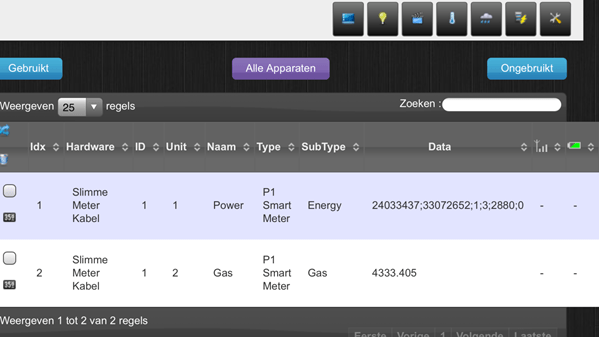

Dit zijn momenteel de gekoppelde apparaten, power en gas.

Als u helemaal naar rechts gaat zie u 2 groene pijltjes.
Wat gebeurd er als u daarop klikt, dan wordt dit pijltje blauw en voegt het systeem deze toe aan Domoticz.

U kunt ook direct de naam wijzigen.

dat komt er zo uit te zien.

Als u boven even teruggaat naar het knopje 'overige'.

Hierin ziet u al uw gekoppelde apparaten staan, bij log, kunt u de status zien van uw gebruik.



Indien u wilt werken via uw telefoon is er ook een app beschikbaar voor Android en iOS (Domoticz).

Veel plezier met uw aankoop, groet Team SOS Solutions
