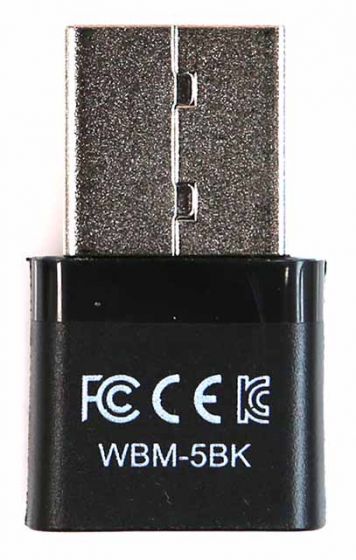

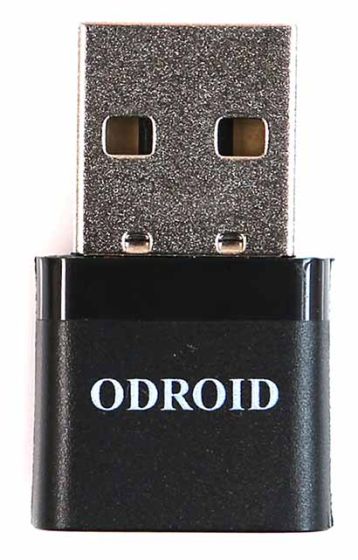

ODROID WiFi Module 5B

ODROID WiFi Module 5B




Basismodelnummer: HK-WF11AC voor KC-certificering.

Experimentele test met XU4 USB-poort.

Uitrustingen voor test
1. ODROID-XU4 met Ubuntu 18.04.1, bijgewerkt op 12-12-2018.
2. meegeleverde 802.11ac wifi-adapter (wifi-module # 6)
3. Ubiquiti UAP-AC-PRO 3 × 3 MIMO Wifi-toegangspunt, firmware: 4.0.10.9653
Netwerk configuratie:
- 2,4 Ghz netwerk geconfigureerd voor kanaal 6 HT40 ingeschakeld.
- 5 Ghz netwerk geconfigureerd voor kanaal 161 VHT80 ingeschakeld.
- 2,4 Ghz werd vastgesteld op 144 Mbit / s.
- 5 Ghz werd vastgesteld op 433 Mbit / s. Met Ubuntu 16.04, bijgewerkt op 20-10-2016.

5 Ghz-verbindingsstatistieken:
Kanaal: 161 (11ac)
Signaal: 94% (-53 dBm)
Rx-snelheid: 433 Mbps
Tx-snelheid: 433 Mbps
Power Save: niet ingeschakeld

2.4Ghz-verbindingsstatistieken:
Kanaal: 6 (11ng)
Signaal: 91% (-52 dBm)
Rx-snelheid: 150 Mbps
Tx-snelheid: 150 Mbps
Power Save: ingeschakeld

De apparatuur werd tijdens alle tests 1,5 meter uit elkaar gehouden, geen obstakels.
Gebruikte software: iperf versie 2.0.5 (8 juli 2010) pthreads

5 Ghz-tests
5 Ghz downloaden: 177 Mbit / s
[ID] Intervaloverdrachtbandbreedte
[3] 0,0-60,0 sec. 1,24 GBytes 177 Mbits / sec
5 Ghz upload: 200 Mbit / s
[ID] Intervaloverdrachtbandbreedte
[3] 0,0-60,0 sec. 1,40 GBytes 200 Mbits / sec
5 Ghz duplex test: 226,1 Mbit / s
[ID] Intervaloverdrachtbandbreedte
[5] 0,0-30,0 sec. 602 MBytes 168 Mbits / sec
[4] 0,0-30,1 sec. 208 MBytes 58,1 Mbits / sec

2.4 Ghz-tests
2,4 Ghz upload: 63,2 Mbit / s
[ID] Intervaloverdrachtbandbreedte
[4] 0,0-15,0 sec 42,5 MBytes 23,7 Mbits / sec
[3] 0,0-15,0 sec 70,8 MBytes 39,5 Mbits / sec
[SUM] 0,0-15,0 sec 113 MBytes 63,2 Mbits / sec
2.4 Ghz downloaden: 105 Mbit / s
[ID] Intervaloverdrachtbandbreedte
[4] 0,0-20,0 sec. 89,9 MBytes 37,7 Mbits / sec
[3] 0,0-20,0 sec. 162 MBytes 67,6 Mbits / sec
[SOM] 0,0-20,0 sec. 251 MBytes 105 Mbits / sec
2,4 Ghz duplex-test: 75,3 Mbit / s (gecombineerd)
[ID] Intervaloverdrachtbandbreedte
[5] 0,0-10,1 sec 67,0 MBytes 55,4 Mbits / sec
[4] 0,0-10,3 sec. 24,4 MBytes 19,9 Mbits / sec
