ODROID XU4 Shifter Shield

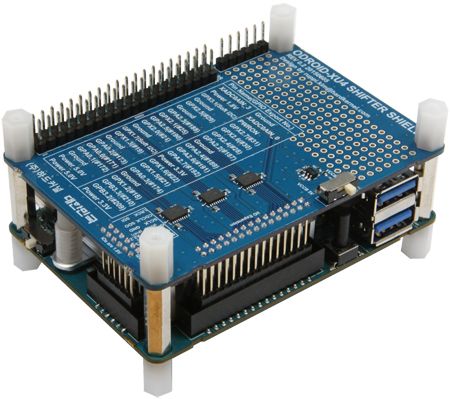

Geschikt voor de ODROID-XU4.
Alle native GPIO-pinnen op de XU4 werken op 1,8 V.

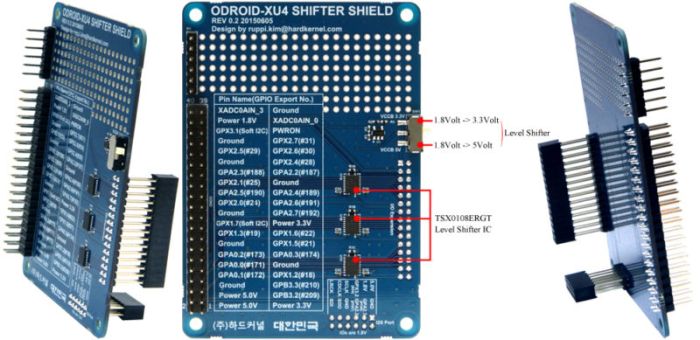

Veel apparaten ondersteunen echter alleen 3.3V of 5V. Dit level shifter board bevat 3 x TSX0108E bi-directionele level shifter IC's.
De 30-pins en 12-pins GPIO-poorten op de XU4 zijn geconverteerd naar de meer gebruikelijke 40-pins header met een pitch van 0,1 inch (2,54 mm).

Alle signalen kunnen worden verschoven naar 3,3 V of 5 V. U kunt de spanning kiezen met een kleine hardware-schuifschakelaar op het bord.
De 40-pins header-pinkaart is compatibel met de ODROID-C1 en Raspberry Pi/Pi 2.

De maximale uitgangsstroom is 4mA. Extra drivercircuits kunnen nodig zijn om LED's, motoren of andere apparaten aan te sturen die meer dan 4mA nodig hebben, zoals dit voorbeeld:

https://wiki.odroid.com/accessory/development/c_tinkering/tinkering_kit_light_level_meter_with_driver

Aangezien deze TSX0108E-chip een speciale bidirectionele niveauverschuiver is, heeft deze geen sterke uitgangspinnen die LED's of lange kabels kunnen aansturen.








Meer informatie
Artikelnummer G143556253995
Merk Odroid
Fabrikantcode G143556253995
Garantie 2 Jaar
Features Overig

– Schematics
http://dn.odroid.com/homebackup/XU4_SHIFTER_SHIELD_REV0.1.pdf

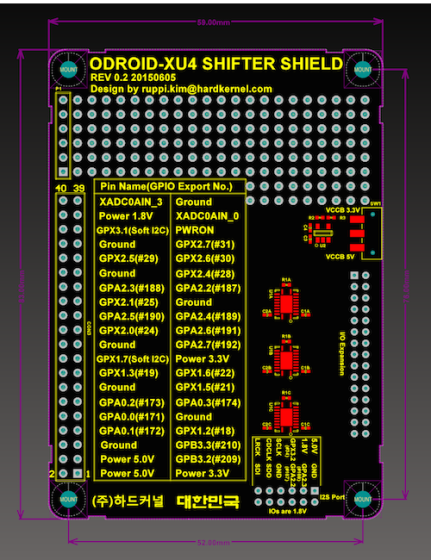

– PCB mechanical drawings (AutoCAD format)
http://dn.odroid.com/homebackup/XU4_SHIFTER_SHIELD_REV0.2_DXF.DXF

Geschikt voor type ODROID XU4
Handleidingen

WiKi : https://wiki.odroid.com/accessory/add-on_boards/xu4_shift_shield

Standaard Meegeleverd

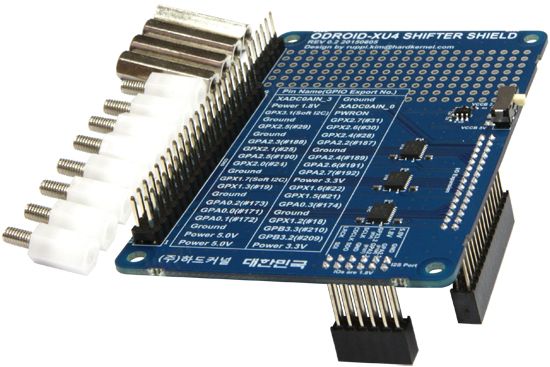

– XU4 Shifter Shield Board
– 4 x 19mm PCB spacer (Metal)
– 8 x 10mm PCB spacer (Plastic)
