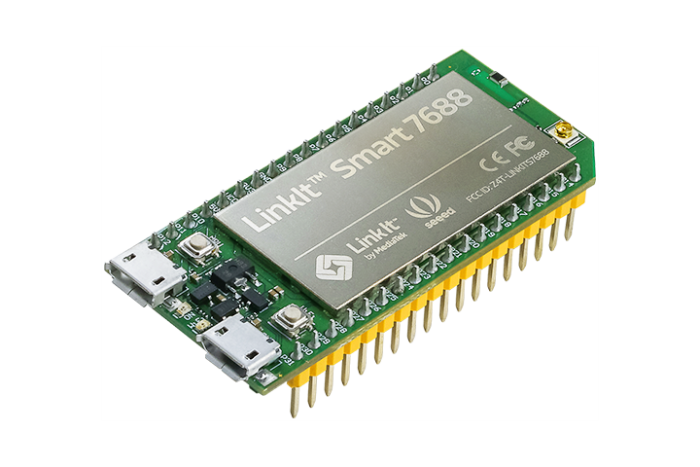

Seeed LinkIt Smart 7688

LinkIt Smart 7688 is een open development-board dat is gebaseerd op OpenWrt Linux-distributie en MT7688. Het bord is speciaal ontworpen om de prototyping van Rich IoT Application voor Smart Home mogelijk te maken.

€ 15,99 € 13,21
Ontvang bij aankoop
minimaal 7 SOS spaarpunten
(t.w.v. €0,70)i
Niet op voorraad
Bestel als pre-order en ontvang het artikel wanneer het weer op voorraad is.

LinkIt Smart 7688 is een open development-board dat is gebaseerd op OpenWrt Linux-distributie en MT7688.
Het bord is speciaal ontworpen om de prototyping van Rich IoT Application voor Smart Home mogelijk te maken.
Het bord biedt je het geheugen en de pakketopslag om een robuuste videoverwerking mogelijk te maken.
Het platform biedt ook opties voor het maken van apparaattoepassingen in Python, Node.js en C-programmeertaal.

LinkIt Smart 7688 is een co-designproduct van Seeed Studio en MediaTek.
Het brengt de kennis van partijen samen in open hardware en toonaangevende referentieontwerpen voor IoT-apparaten om dit krachtige ontwikkelbord te creëren.

Product Specificaties

  • Merk: Seeed
  • Garantie: 2 jaar

Fysieke eigenschappen

  • Gewicht: 13g
  • Afmetingen: 56 x 26 x 18 mm

MPU

  • chipset MT7688AN
  • Core MIPS24KEc
  • Kloksnelheid 580MHz
  • Werkspanning 3.3V

PCB-afmeting

  • Afmetingen 55,7 x 26 mm

Geheugen

  • Flash 32MB
  • RAM 128 MB DDR2

Krachtbron

  • USB Power 5V (USB micro-B)
  • VCC 3.3V (Pin Breakout)

GPIO

  • Pin Count 22 (MT7688AN)
  • voltage 3.3V

PWM

  • Pin Count 4 (MT7688AN)
  • voltage 3.3V
  • Max. Resolutie 7 bits (aanpasbaar)
  • Maximale frequentie @ Resolutie 100 kHz @ 1-bit50kHz @ 2-bit / 25 kHz @ 3-bit 12,5 kHz @ 4-bit / 6,25 kHz @ 5-bit3,125 kHz @ 6-bit / 1,5625 kHz @ 7-bit (standaardmodus)
  • Maximale frequentie @ Resolutie 40MHz @ 1-bit20MHz @ 2-bit / 10MHz @ 3-bit 5MHz @ 4-bit / 2,5MHz @ 5-bit1.25Mhz @ 6-bit / 625kHz @ 7-bit (snelle modus)

Externe onderbrekingen

  • Pin Count 22 (MT7688AN)

SPI

  • Set count 1 (MT7688AN)
  • Pin-nummers P22, P23, P24 (Gedeeld met ingebouwde flitser), P25
  • Max. Snelheid 25 MHz

SPI-slave

  • Set count 1 (MT7688AN)
  • Pin nummers P28, P29, P30, P31
  • Max. Snelheid 25 MHz

I2S

  • Set count 1 (MT7688AN)
  • Pin nummers P10, P11, P12, P13

I2C

  • Stel telling 1 in
  • Pin nummers P20, P21
  • Speed 120K / 400K

UART Lite

  • Set count 3 (MT7688AN)
  • Pin nummers P8, P9, P16, P17, P18, P19
  • Max. snelheid 0.5Mbps

USB host

  • Set count 1 (MT7688AN)
  • Pin nummers P6, P7
  • Speed Micro-AB

Communicatie

  • Wi-Fi 1T1R 802.11 b / g / n (2.4G)
  • Ethernet 1-poort 10/100 FE PHY
  • Pin nummers P2, P3, P4, P5

Gebruikersopslag

  • SD-kaart Micro SDSDXC

Inbegrepen Meegeleverd:

  • 1x LinkIt Smart 7688

Extra:

            Meer informatie
            Artikelnummer 102110018
            Merk SeeedStudio
            Fabrikantcode 102110018
            Garantie 2 Jaar
