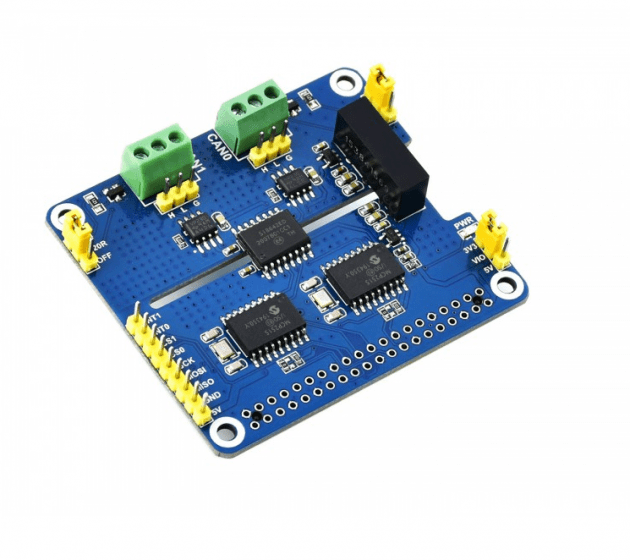

Waveshare 2-Channel Isolated CAN Expansion HAT

2-Channel Isolated CAN Bus Expansion HAT For Raspberry Pi, MCP2515 + SN65HVD230 Dual Chips Solution, Multi Onboard Protection Circuits

Momenteel niet op voorraad, bestel als pre-order. Geschatte leverdatum 08-04-2024 - 09-04-2024.
€ 31,95 € 26,40
Ontvang bij aankoop
minimaal 15 SOS spaarpunten
(t.w.v. €1,50)i
Niet op voorraad
Bestel als pre-order en ontvang het artikel wanneer het weer op voorraad is.
2-Channel Isolated CAN Bus Expansion HAT For Raspberry Pi, MCP2515 + SN65HVD230 Dual Chips Solution, Multi Onboard Protection Circuits

Wordt geleverd met handleiding en voorbeelden in C / Python

Wat kan het doen?
Schakel geïsoleerde en stabiele CAN-bus-mogelijkheden in voor uw Raspberry Pi




Ontworpen voor Raspberry Pi-serie
Standaard Raspberry Pi 40PIN GPIO-header, aangepast voor boards uit de Raspberry Pi-serie.


2-kanaals CAN-mogelijkheid MCP2515 CAN-controller + SN65HVD230 CAN-transceiver

Elektrische isolatiecircuits Veilig en stabiel SM24CANB TVS-diode, ESD-bescherming, tijdelijke piekspanningsbeveiliging
Flexibele en handige jumpers
Selecteer eenvoudig 3.3V / 5V bedrijfsspanning, of schakel 120Ω eindweerstand in / uit, via ingebouwde jumpers.

  1. MCP2515 CAN controller
  2. SN65HVD230 transceiver
  3. SI8642ED digital isolator
  4. RT9193-33 power chip
  5. B0505LS-1W power supply isolation module
  6. SM24CANB TVS diode
  7. Standard Raspberry Pi 40PIN GPIO header
  8. CAN bus screw terminal
  9. MCU control pins
  10. 120Ω terminal resistor switch
  11. 3.3V/5V logic level switch
  12. Power indicator.








Meer informatie
Artikelnummer 614961956728
Merk Waveshare
EAN 614961956728
Fabrikantcode 17912
Garantie 2 Jaar
Features Overig
  • Geschikt voor MCP2515 en SN65HVD230 dubbele chips gecombineerde oplossing, maakt 2-kanaals CAN-communicatie mogelijk
  • Geïntegreerde stroomisolatie, die een stabiele geïsoleerde spanning biedt, vereist geen extra voeding voor de geïsoleerde terminal
  • Digitale isolator aan boord, signaalisolatie maakt de communicatie veiliger, stabieler en beter anti-interferentie
  • Ingebouwde TVS-diode (Transient Voltage Suppressor), biedt ESD-bescherming en bescherming tegen voorbijgaande piekspanning
  • Spanningsomvormer aan boord, selecteer 3.3V / 5V bedrijfsspanning door jumper
  • Aan boord 120Ω eindweerstand, geconfigureerd door jumper
  • Breakout SPI-besturingspennen, voor aansluiting op hostbesturingskaarten zoals STM32 / Arduino



Handleidingen
Short Description

2-Channel Isolated CAN Bus Expansion HAT For Raspberry Pi, MCP2515 + SN65HVD230 Dual Chips Solution, Multi Onboard Protection Circuits
