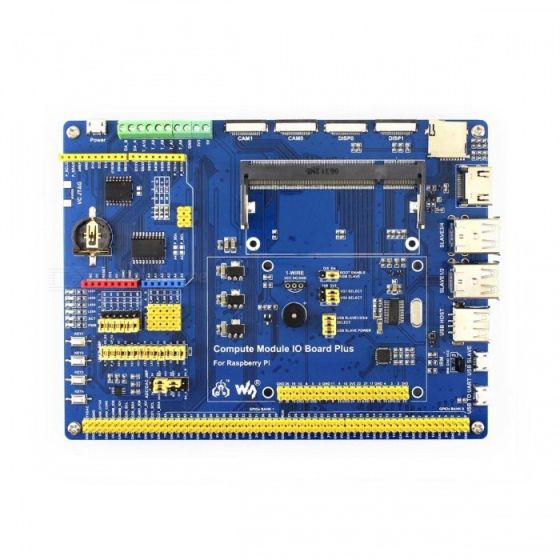

Waveshare Compute module IO Board Plus IC Test Board

De Compute Module IO Board Plus is een ontwikkelbord waarmee u een Raspberry Pi Compute Module kunt aansluiten en de bronnen van Pi flexibeler kunt gebruiken. Het is compatibel met de Compute Module IO Board V3 van de Raspberry Pi Foundation, samen met verschillende veelgebruikte componenten.

€ 49,99 € 41,31
Ontvang bij aankoop
minimaal 24 SOS spaarpunten
(t.w.v. €2,40)i
Niet in voorraad
Bestel als pre-order en ontvang het artikel wanneer het weer op voorraad is.

De Compute Module IO Board Plus is een ontwikkelbord waarmee u een Raspberry Pi Compute Module kunt aansluiten en de bronnen van Pi flexibeler kunt gebruiken.
Het is compatibel met de Compute Module IO Board V3 van de Raspberry Pi Foundation, samen met verschillende veelgebruikte componenten.

Product Specificaties

  • Merk: Waveshare
  • Garantie: 2 jaar

Fysieke eigenschappen

  • Raspberry Pi GPIO-header, voor het aansluiten van soorten Raspberry Pi-HAT's
  • 1-WIRE interface, voor het aansluiten van apparaten met één bus zoals DS18B20
  • 4x toetsen, 4x LED's, 1x zoemer, voor I / O-testen
  • Onboard USB HUB, maakt het aansluiten van meer USB-apparaten mogelijk
  • IR-ontvanger
  • Onboard USB TO UART, voor seriële foutopsporing
  • Sensorinterface
  • Onboard RTC, een van de meest voorkomende en nuttige functies

Features overig

  • Arduino-connectiviteit
  • 10-bits ADC, 38KSPS, 11-ch (6-kanaals voor Arduino-interface, 5-kanaals voor sensoren)
  • 16-bit DAC, 2-ch

Compatibiliteit

  • Ondersteunt ook Arduino-boards
  • Compatibel met de Compute Module IO Board V3 van de Raspberry Pi Foundation

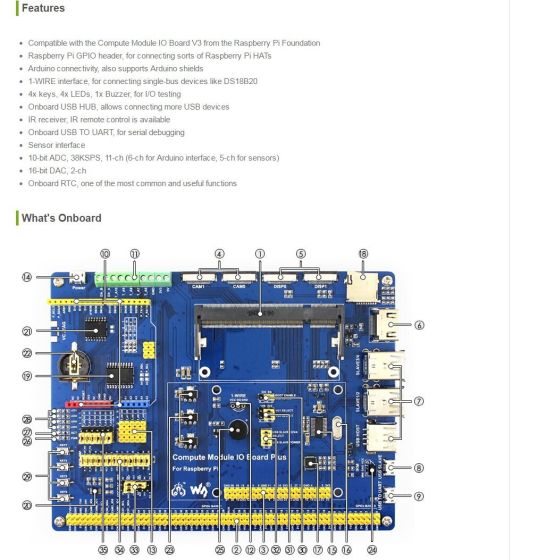

Extra:

  1. Compute Module-interface: voor het aansluiten van Compute Module 3 OF Compute Module 3 Lite
  2. Compute Module GPIO-header: breek alle Compute Module-pinnen door
  3. Raspberry Pi GPIO-header: voor het aansluiten van Raspberry Pi-HAT's
  4. CSI-interface: camerapoorten voor het aansluiten van de Raspberry Pi-camera
  5. DSI-interface: weergavepoorten voor het aansluiten van Raspberry Pi LCD
  6. HDMI-poort
  7. USB-poorten: voor het aansluiten van USB-apparaten
  8. USB SLAVE-interface: hiermee kunt u de systeemimage in Compute Module 3 branden
  9. USB TO UART-interface: voor seriële foutopsporing
  10. Arduino header: voor het verbinden van Arduino-schilden
  11. AD / DA-ingang / uitgang schroefklemmen
  12. 1-draads interface: voor het aansluiten van apparaten met één bus zoals DS18B20
  13. Sensorinterface
  14. Vermogen poort: 5V 2.5A
  15. FE1.1S: USB HUB-chip
  16. 12 MHz kristal
  17. CP2102: USB naar UART-omzetter
  18. Micro SD-kaartsleuf: plaats een Micro SD-kaart met voorverbrand systeem om Compute Module 3 Lite te starten
  19. TLC1543: AD-omzetter
  20. DAC8552: 16-bits DAC, 2-ch
  21. DS3231: zeer nauwkeurige RTC-chip, I2C-interface
  22. RTC-batterijhouder: ondersteunt CR1220-batterijen
  23. Spanningsregelaar: 3.3V / 2.5V / 1.8V
  24. LFN0038K: IR-ontvanger
  25. Zoemer
  26. Stroomindicator
  27. ACT-indicator: geeft de status van de Micro SD-kaart aan
  28. Gebruikers-LED's
  29. Gebruikerssleutels
  30. BOOT selectie
    EN: de pc toegang geven tot SD-kaart / eMMC via USB SLAVE
    DIS: de Compute Module start op van SD-kaart / eMMC
  31. VGx-vermogensselectie: configureer het I / O-niveau
  32. USB HUB enable jumper: HUB enable en USB SLAVE power selectie
  33. ADC / DAC-configuratie: configureer de voeding en referentiespanning van ADC / DAC
  34. Perifere configuratie: configureer de besturingspinnen van UART, gebruikerssleutels, gebruikers-LED's, 1-WIRE interface, IR-ontvanger en zoemer
  35. Arduino AD selectiesluit
    1 en 2 aan: Arduino A0-A5 als digitale controlepen
    verbind 2 en 3: Arduino A0-A5 als AD-invoer
