PN532 NFC HAT voor Raspberry Pi

Dit is een Raspberry Pi NFC HAT gebaseerd op PN532 die werkt in het 13,56 MHz frequentiebereik. Het ondersteunt drie communicatie-interfaces: I2C, SPI en UART.

Bestel nu en ontvang op 12-08-2022.
€ 24,95 € 20,62
Ontvang bij aankoop
minimaal 12 SOS spaarpunten
(t.w.v. €1,20)i
Op voorraad
Gratis verzenden
Nog 1 beschikbaar

PN532 NFC HAT voor Raspberry Pi, I2C / SPI / UART

Dit is een Raspberry Pi NFC HAT gebaseerd op PN532 die werkt in het 13,56 MHz frequentiebereik. Het ondersteunt drie communicatie-interfaces: I2C, SPI en UART.

NFC (Near Field Communication) is een draadloze technologie die contactloze point-to-point datacommunicatie tussen apparaten mogelijk maakt binnen een korte afstand van 10 cm. Het wordt veel gebruikt in toepassingen zoals toegangscontrolesysteem, smart tickets, maaltijdkaart, enz.

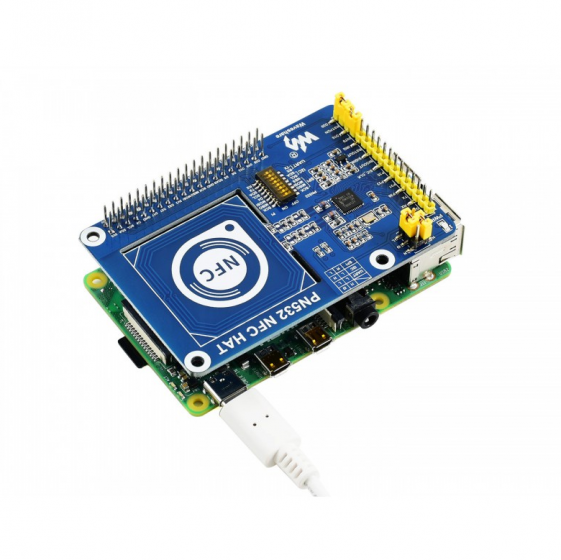

Gebaseerd op de populaire NFC-controller PN532 met meerdere interface-opties, zal deze HAT gemakkelijk de NFC-functie voor je Raspberry Pi inschakelen.

Toepassings Voorbeelden
  • Contactloos betalingssysteem
  • Bluetooth- en wifi-apparaten aaneenschakeling
  • Functie voor sociaal delen, zoals het delen van contacten, foto's en video's
  • Slimme telefoon NFC-app

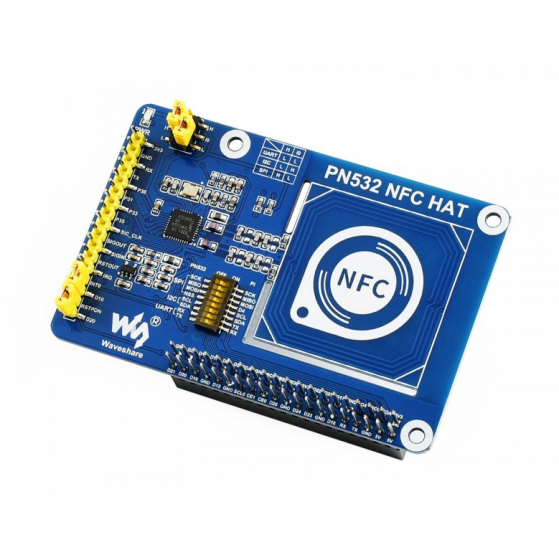

PN532 NFC HAT on board resource

  1. Raspberry Pi GPIO connector: voor verbinding met Raspberry Pi
  2. PN532 control pins: voor verbinding met andere hostborden zoals STM32
  3. NFC induction coil
  4. PN532 chip: NFC controller
  5. Power indicator
  6. DIP switches: voor het configureren van de verbinding tussen PN532 en Raspberry Pi (er kan slechts één van de I2C / SPI / UART tegelijkertijd worden aangesloten)
  7. Mode selection:
    • I0-L, I1-L: enable UART
    • I0-H, I1-L: enable I2C
    • I0-L, I1-H: enable SPI
  8. INT0 jumper: reactiesignaal, maakt verbinding met Raspberry Pi D16
  9. RSTPDN jumper: resetsignaal, maakt verbinding met Raspberry Pi D20

Meer informatie
Artikelnummer 614961955530
Merk Waveshare
EAN 614961955530
Fabrikantcode 16958
Garantie 2 Jaar
Features Overig
  • Standaard Raspberry Pi 40PIN GPIO-uitbreidingskop, ondersteunt kaarten uit de Raspberry Pi-serie
  • Onboard PN532-chip, ondersteunt verschillende NFC / RFID-kaarten zoals MIFARE / NTAG2xx, etc.
  • Drie interface-opties: I2C, SPI en UART, geconfigureerd via jumpers en schakelaars
  • Breakout-controlepennen, voor eenvoudige verbinding met hostborden zoals STM32 / Arduino
  • Wordt geleverd met ontwikkelingshulpmiddelen en handleiding (voorbeelden voor Raspberry Python / C, STM32, Arduino)
  • NFC-controller: PN532
  • Bedrijfsspanning: 3.3V / 5V
  • Frequentie: 13,56 MHz
  • Communicatie-interfaces: I2C, SPI, UART (standaard)
  • Standaard baudrate: 115200 bps
  • Bedrijfsmodi:
    - lezer / schrijver-modus die ISO / IEC 14443A / MIFARE-schema ondersteunt
    - lezer / schrijver-modus die FeliCa-schema ondersteunt
    - lezer / schrijver-modus die ISO / IEC 14443B-schema ondersteunt
    - kaartbedrijfsmodus die ISO 14443A / MIFARE-schema ondersteunt
    - kaartmodus die FeliCa-schema ondersteunt
    - kaartmodus ondersteunt ISO / IEC18092, ECM340 point-to-point
Handleidingen
Standaard Meegeleverd

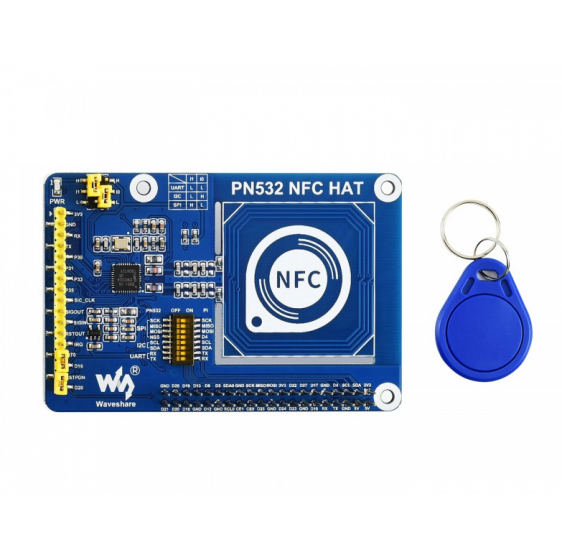

  1. PN532 NFC HAT x1
  2. MIFARE Classic 1K Card x1
